 当前位置：首页->产品展示
->马达驱动IC/步进电机控制芯片->DW1084/HR1084(玩具单通道低电压1A直流电机驱动IC) |
|
|
|
| 产品名称： |
DW1084/HR1084(玩具单通道低电压1A直流电机驱动IC) |
| 封装形式： |
SOP-8/DIP-8 |
| 兼容型号： |
DW1084 |
| 产品功能： |
HR1084是应用于直流电机方案的单通道H桥驱动器芯片。
HR1084的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导
通电阻保证芯片低的功率损耗，使得芯片安全工作更长时间。此
外HR1084拥有低待机电流、低静态工作电流。这些性能使能HR1084
易用于玩具方案。 |
| 资料下载： |
 HR1084.pdf |
| 在线销售： |
 |
|
| |
| |
 |
详细介绍 |
 |
|
 |
描述
HR1084是应用于直流电机方案的单通道H桥驱动器芯片。HR1084的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导通电阻保证芯片低的功率损耗，使得芯片安全工作更长时间。此外HR1084拥有低待机电流、低静态工作电流。这些性能使能HR1084易用于玩具方案。
HR1084内部含有过温关断保护。当负载电机是低阻抗的，或者输出端短路，这样使能HR1084的输出电流急剧上升，同时内部温度也急剧上升。当芯片温度超过最大温度阈值（典型150℃），HR1084会关断所有的输出，防止潜在安全隐患。只有当确认了芯片回归到安全的工作温度，内置温度迟滞电流才重新控制驱动电路。采用SOP-8/DIP的封装，管教功能完全兼容DW1084.
特点
内置PMOS、NMOS的单通道H桥驱动器
四种驱动功能：正传、反转、停转和刹车功能
低RDS(ON)电阻（0.5Ω），连续输出电流1A
低待机电流（0.1uA）和低静态工作电流（0.3mA）
低工作电压
宽电压供电，1.8V-6.8V
内置过温关断保护电路
符合RoHS标准
应用
锂电池直流电机驱动
玩具机器人控制

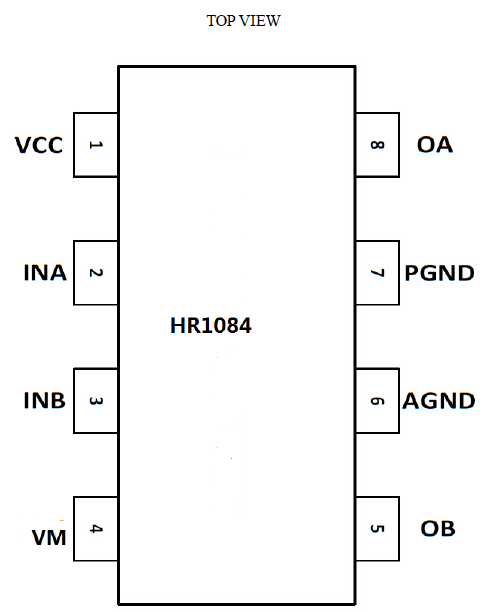

管脚图

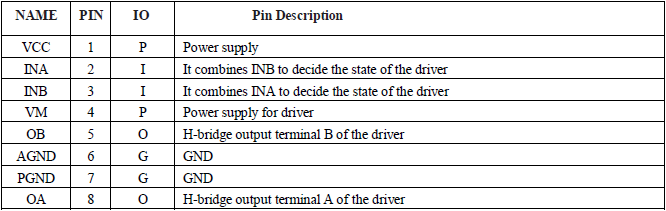

管脚列表

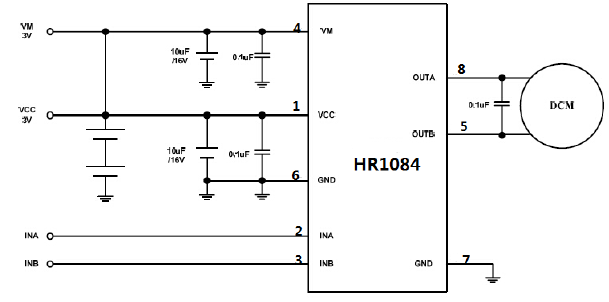

典型应用原理图
|
|
| |
| |
|
|
|
