 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->A3967/HR3967(内置转换器的微步进电机驱动芯片)
产品名称: A3967/HR3967(内置转换器的微步进电机驱动芯片)
封装形式: SOP-24
兼容型号: A3967
产品功能: HR3967是一种新近开发出来、专门用于双极步进电机的微步进电机驱动集成电路,能以全、1/2、1/4及1/8微步细分驱动马达,输出额定值能达到30V、±750mA 。
资料下载: HR3967.pdf
在线销售: 点击这里给我发消息

    详细介绍

描述
HR3967是一种新近开发出来、专门用于双极步进电机的微步进电机驱动集成电路,能以全、1/2、1/4及1/8微步细分驱动马达,输出额定值能达到30V、±750mA 。电路内置的固定衰减时间电流调整电路,使得马达能够在快、慢或混合衰减模式下工作,大大减小了马达转动时的噪声,增加了马达的步进精度,同时降低了电路的功耗。管教功能与Allegro公司的A3967完全兼容,可完全替换,价格有极大的优势!
内置转换器TRANSLATOR是电路工作的关键,它使得简单的施加一个脉冲给STEP就能够方便的控制马达的步进;通过选择MS1/MS2的电平就能够使马达在全、1/2、1/4、1/16步进模式间进行切换;它减少了负载相序表、高频控制线和外部编程接口;使得电路的外部控制界面变得简洁而高效;在微处理器比较简单或负担较重时,HR3967是一个理想的选择。
内置热关断保护电路、欠压保护电路,以及CROSSOVER电流保护电路,避免了电路对上电顺序的特殊要求。
HR3967提供24pin SOIC封装(SOP24)。

Features and Benefits
▪ ±750 mA, 30 V 额定输出
▪ 自动电流衰减检测
▪ 3.3V和5V兼容逻辑电平
▪ 支持混合、快、慢衰减模式
▪ 内置欠压锁定、过热关断等保护电路
▪ CROSSOVER电流保护电路

封装形式: SOP24

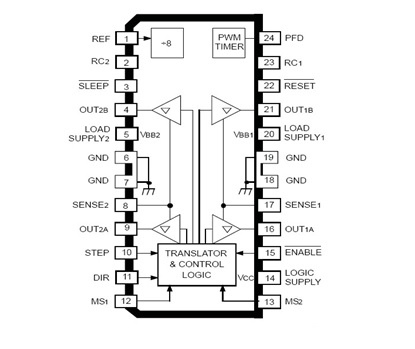

引脚信息

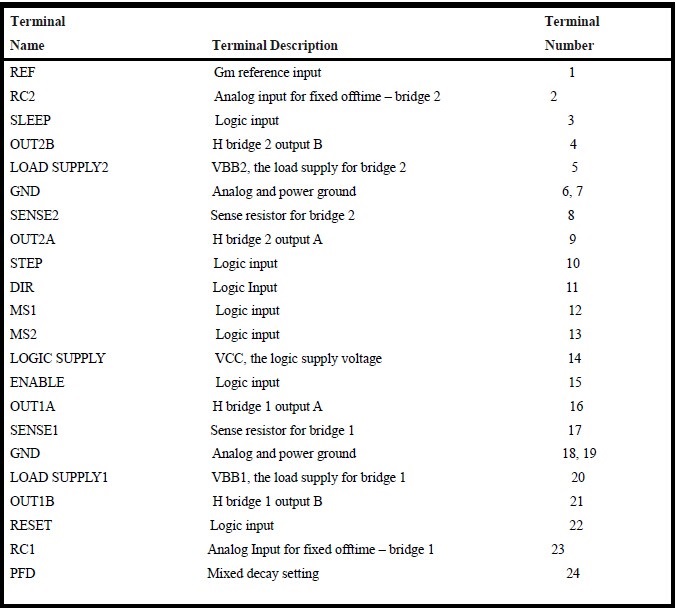

引脚定义

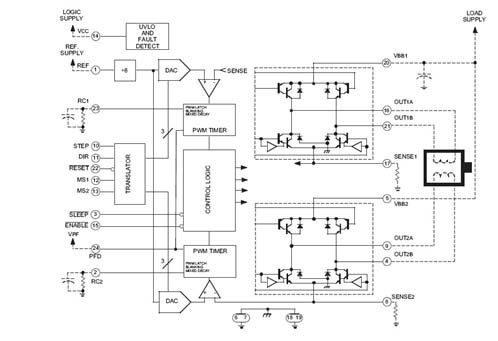

典型应用原理图
