产品名称: AT5561/HR5561(玩具单通道直流电机驱动器)
封装形式: SOP-8/DIP-8
兼容型号: AT5561
产品功能: HR5561是应用于直流电机方案的单通道H桥驱动器芯片。 HR5561的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导 通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此 外HR5561拥有低待机电流、低静态工作电流。这些性能使能HR5561 易用于玩具方案。
资料下载: HR5561.pdf
在线销售:
给我发消息
鄢先辉 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

描述
HR5561是应用于直流电机方案的单通道H桥驱动器芯片。HR5561的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此外HR5561拥有低待机电流、低静态工作电流。这些性能使能HR5561易用于玩具方案。
HR5561内部含有过温关断保护。当负载电机是低阻抗的,或者输出端短路,这样使能HR5561的输出电流急剧上升,同时内部温度也急剧上升。当芯片温度超过最大温度阈值(典型150℃),HR5561会关断所有的输出,防止潜在安全隐患。只有当确认了芯片回归到安全的工作温度,内置温度迟滞电流才重新控制驱动电路。采用SOP-8/DIP的封装,管教功能完全兼容AT5561.

特点
内置PMOS、NMOS的单通道H桥驱动器
四种驱动功能:正传、反转、停转和刹车功能
低RDS(ON)电阻(1Ω),连续输出电流0.5A
低待机电流(0.1uA)和低静态工作电流(0.3mA)
低工作电压
宽电压供电,1.8V-6.8V
内置过温关断保护电路
符合RoHS标准

应用
锂电池直流电机驱动
玩具机器人控制

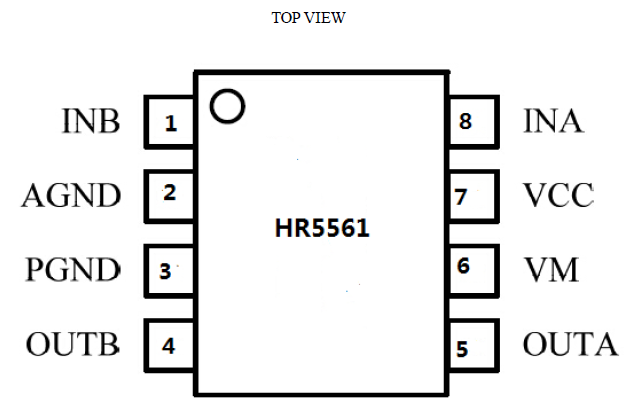

管教图

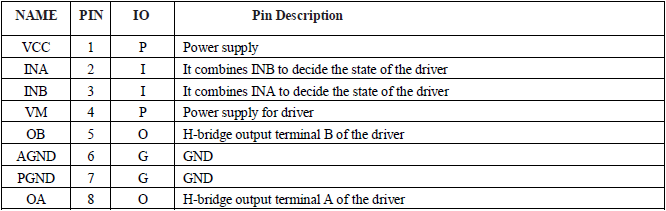

管脚列表

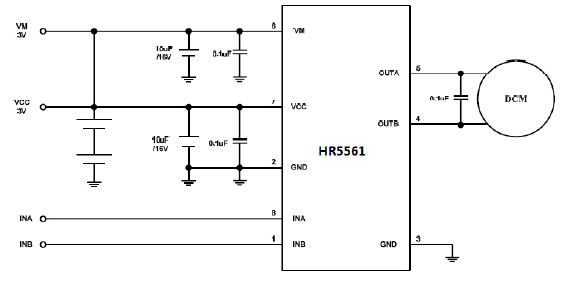

典型应用原理图



    您可能对以下产品感兴趣
产品型号 功能介绍 封装形式 工作电压 备注 兼容型号
IU9019 概要 IU9019为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。CS9016C有两路H桥驱动,可以驱动两路刷式直流电机,一个双极步进电机,多个螺线管或者其它感性负载。 TSSOP-16 2.7V-15V 高性价比的双通道H桥电机驱动芯片 DRV8833/CS9016
CS9022 CS9022E是一款有刷直流电机驱动器,适用于打印机、电器、工业设备以及其他小型机器。 SOP-8 6.5V-38V PWM控制,3.8A 刷式直流电机驱动器 DRV8870/A4950
CS9018 CS9018C为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。CS9018C有两路H桥驱动,可以驱动两路刷式直流电机,一个双极步进电机,多个螺线管或者其它感性负载 。 TSSOP-16 4V-18V 双通道H桥电机驱动芯片 DRV8833
CS9020 CS9020T是专为摄像机,消费类产品,玩具和其它电压,或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。 DFN-8 1.8V-7V 低电压单通道H桥电机驱动芯片
CS9016 CS9016C为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。 TSSOP-16 2.7V-11V 双通道H桥电机驱动芯片 DRV8833
ACM6753 18V、3A三相无刷无感驱动、180˚正弦,集成驱动算法+预驱+MOS QFN-24 5V-18V 5-18V无感三相无刷电机驱动器 ACM6754
CS5918 CS5918R是一款5V输入,支持单节锂电池或锂离子聚合物电池的降压 充电管理IC。 CS5918R集成功率MOS,采用同步开关架构,使其在应 用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。CS5918R转换器具有2A的充电电流能力,充电电流可以通过外部电阻灵活可调。 SOT23-6 3.5V-7.0V 具有输入自适应电流限制,2A 同步降压型锂电池充电管理IC
HT7183 输入电压范围:2.6V-5.5V,可调电压输出最高至16V输出 SOT23-6 2.6V-5.5V 16V, 3A高效升压转换器 FP6291/MT3608
AT8812C AT8812C为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。 HTSSOP-28 8~38V 具有4级电流调节的1A双极步进电机驱动IC DRV8812/DRV8813
AT8810 AT8810为打印机和其它电机一体化应用提供一种双通道集 成电机驱动方案。 HTSSOP-16 8~38V 舞台灯光专用步进电机驱动IC BD68610
HR4995 HR4995是一种便于使用的内部集成了译码器的微特步进电机驱动器。 QFN-24 8V-38V 内置转换器和过流保护的微特步进电机驱动芯片 A4985
HR9110 HR9110是应用于直流电机方案的单通道H桥驱动器芯片。 SOP-8 1.8V-6.8V 1.2A玩具单通道直流电机驱动IC L9110
HR2125 HR2125是一种双通道、低导通压降的正反向电机驱动芯片,为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。 DFN-10 1.8V-6.8V 低压双通道H桥驱动器
AT8870 AT8870是一款刷式直流电机驱动器,适用于打印机、电器、 工业设备以及其他小型机器 SOP-8 6.5V-38V 3.6A单通道刷式直流电机驱动IC DRV8870/A4950
AT8812 AT8812为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。AT8812有两路H桥驱动,最大输出38V 2A,可驱动两路刷式直流电机,或者一路双极步进电机,或者螺线管或者其它感性负载。 HSSOP-28 8V-38V DRV8812
AT8313 AT8313提供三路可独立控制的半H桥驱动,每个半H桥可输出2.5A峰值电流或1.75A均方根(RMS)电流输出,可驱动一个三相直流无刷电机,也可被用于驱动螺线管或者其它负载。 QFN-36 8-38V DRV8313
HR8826 HR8826是一种内置步进表的集成微步进电机驱动器,为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±3A。HR8826的衰减模式可编程。 TSSOP-28 8V-38V/3A 具有片上1/32微步进分度器的3A双极步进电机驱动IC DRV8825
HR8828 HR8828是一种内置步进表的集成微步进电机驱动器,为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±3.5A。HR8828的衰减模式可编程。 QFN-48/LQFP-48 8V-38V/3.5A 内置步进表的3.5A集成微步进电机驱动器 TB6560
HR3992 HR3992是一种便于使用PWM来控制电流的双极微特步进电机驱动器, 输出驱动能力达到35V和±1.5A。内部固定关闭时间的PWM电流控制时序电路可以通过串行接口进行编程,使其工作在慢衰、快衰或混合衰减模式。 TSSOP-24 8V-35V/1.6A DMOS 全桥 PWM 微步进电机驱动芯片 A3992
HR4982 HR4982是一种便于使用的内部集成了译码器的微特步进电机驱动器。其设计为能使双极步进电机以全、半、1/32和1/128步进模式工作。步进模式由逻辑输入MSx选择。输出驱动能力达到35V和±2A。HR4982包含一个工作在慢衰或混合衰减模式的固定关闭时间的电流调节器。 TSSOP-28 8V-35V/2A 内置转换器和过流保护的微特步进电机驱动芯片 A4982
