 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->A3979/HR3979(内置转换器的微步进电机驱动芯片)
产品名称: A3979/HR3979(内置转换器的微步进电机驱动芯片)
封装形式: TSSOP-28
兼容型号: A3979
产品功能: HR3979是一种新近开发出来、专门用于双极步进电机的微步进电机驱动集成电路,能驱动马达以全、1/2、1/4及1/16步进操作,其内部集成了步进和直接译码接口、正反转控制电路、双H桥驱动,单路输出额定值达到35V、±2.5A。
资料下载: HR3979.pdf
在线销售:
给我发消息
小鄢 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

描述
HR3979是一种新近开发出来、专门用于双极步进电机的微步进电机驱动集成电路,能驱动马达以全、1/2、1/4及1/16步进操作,其内部集成了步进和直接译码接口、正反转控制电路、双H桥驱动,单路输出额定值达到35V、±2.5A。管教功能与Allegro公司的A3979完全兼容,可完全替换,价格有极大的优势!

内置转换器TRANSLATOR是电路工作的关键,它使得简单的施加一个脉冲给STEP就能够方便的控制马达的步进;通过选择MS1/MS2的电平就能够使马达在全、1/2、1/4、1/16步进模式间进行切换;它减少了负载相序表、高频控制线和外部编程接口;使得电路的外部控制界面变得简洁而高效;
电路内置的固定衰减时间电流调整电路,使得马达能够在快、慢或混合模式下工作,大大减小了马达转动时的噪声,增加了马达的步进精度,同时降低了电路
的功耗;
内置的同步整流电路,使得电路工作在PWM模式,减小了电路功耗;内置热关断保护电路、欠压保护电路,以及CROSSOVER电流保护电路,避免了电路对上电顺序
的特殊要求;
休眠功能可以使系统不工作时的功耗达到最低。休眠时芯片的大部分内部电路,如输出DMOS、比较器及电荷泵等都将停止工作。

特点
 ±2.5 A, 35 V 额定输出能力;
 RDS(On) : 源端0.28Ω , 漏端0.22Ω;
 混合式电流衰减控制模式;可选择快慢或混合衰减模式;
 逻辑IO电压范围 3.0-5.5 V;
 全、1/2、1/4及1/16步进操作;
 外部马达转向控制;
 Home 输出;
 低功耗同步整流电路;
 UVLO和热关断保护电路;
 CROSSOVER电流保护电路
 低功耗待机休眠
封装形式
带散热片的TSSOP28

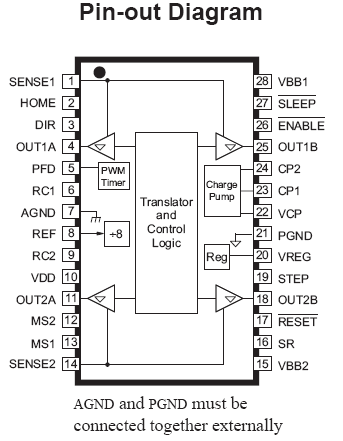

引脚信息

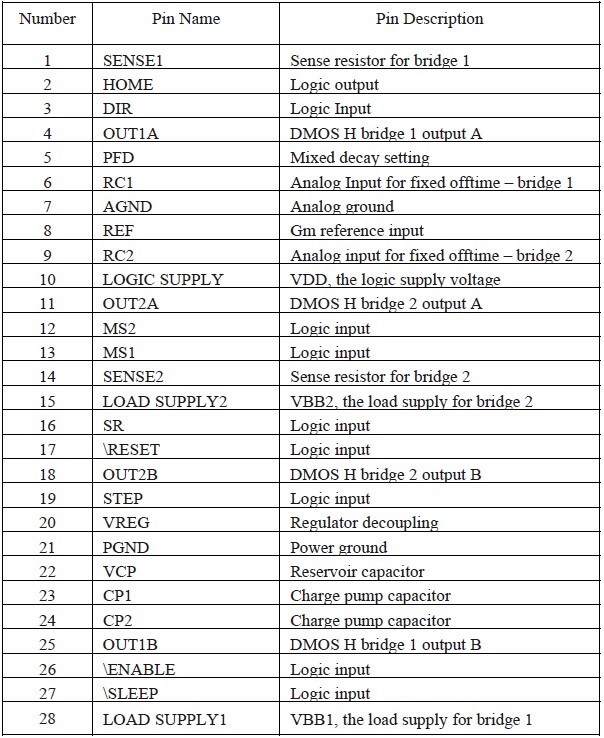

引脚定义

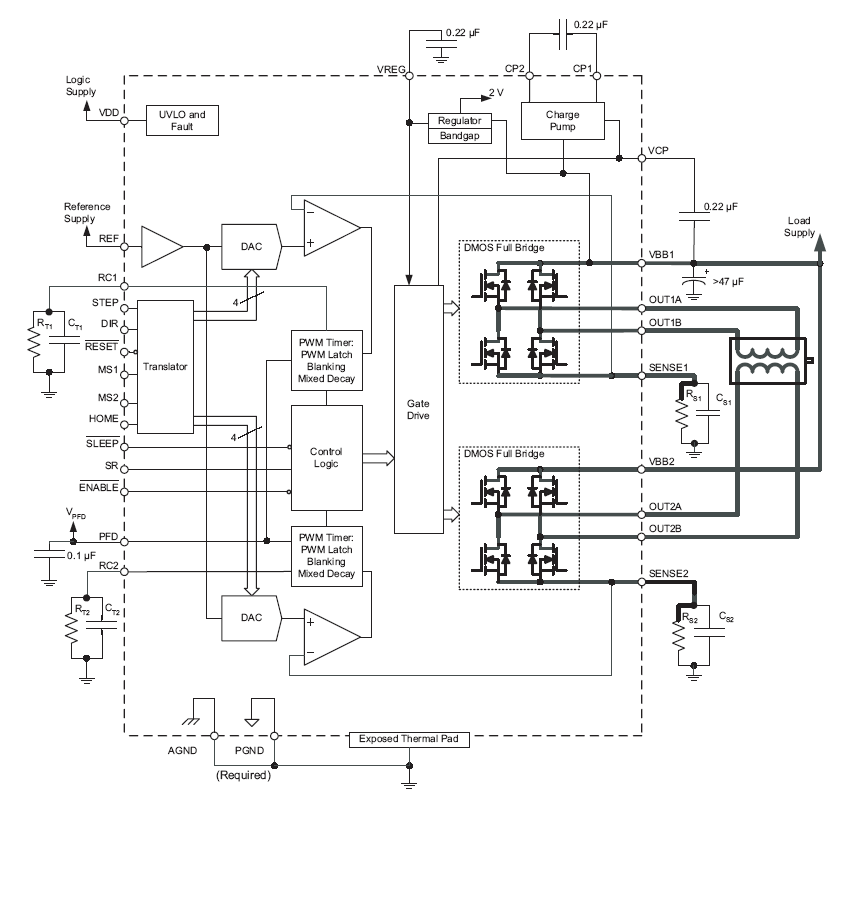

电路结构框图
