 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->A3988/HR3988(四路DMOS全桥电机驱动芯片)
产品名称: A3988/HR3988(四路DMOS全桥电机驱动芯片)
封装形式: TQFP-48
兼容型号: A3988
产品功能: HR3988是一款四路DMOS全桥驱动芯片,能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。
资料下载: HR3988.pdf
在线销售:
给我发消息
张顺平 3003262363
给我发消息
鄢先辉 2850985542
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

描述
HR3988是一款四路DMOS全桥驱动芯片,能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。其内部集成了固定衰减时间的PWM电流稳压器和2 位非线性数模转换器,支持步进电机的全步、半步、1/4步控制,或直流电机的正向、反向、滑行模式控制。其PWM电流稳压器采用的混合衰减模式可有效降低电机的可闻噪声,增加步进精确度,并减小功耗。管教功能与Allegro公司的A3988完全兼容,可完全替换,价格有极大的优势!
在PWM工作模式下,内置的同步整流控制电路能够有效减小电路功耗。
该芯片还具有过热关断、欠压锁定以及CROSSOVER电流保护等保护功能,其无需特定的上电顺序。
HR3988目前提供一种贴片封装:带有裸露散热片的TQFP48 (7 mm × 7 mm),能有效改善散热性能。该封装为无铅封装,引框采用100%雾锡电镀。

特点
 36V 额定输出能力;
 4 路全桥;
 可驱动2 个步进电机.
 大电流输出;
 逻辑电源同时兼容3.3 和5 V;
 同步整流;
 欠压锁定(UVLO)保护电路;
 过热关断保护电路;
 CROSSOVER 电流保护电路。
封装形式
带散热片的TQFP48

引脚信息

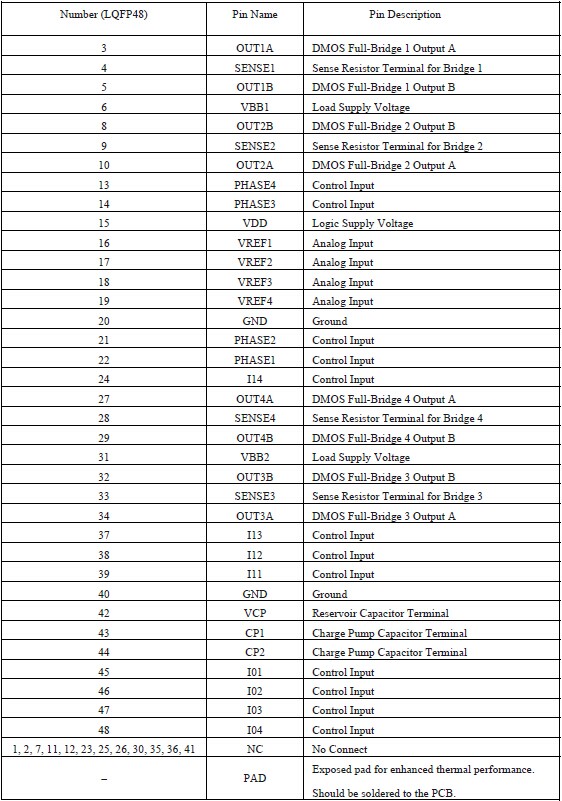

引脚定义

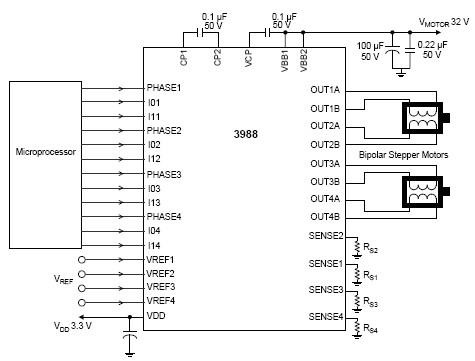

典型应用电路
