 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->DRV8833/HR8833( 2A低电压双路刷式直流或单路双极步进PWM绕组电流调节/限制电机驱动器IC)
产品名称: DRV8833/HR8833( 2A低电压双路刷式直流或单路双极步进PWM绕组电流调节/限制电机驱动器IC)
封装形式: TSSOP-16
兼容型号: DRV8833
产品功能: HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。HR8833有两路H桥驱动,可以驱动两路刷式直流电机,或者一个双极步进电机,或者螺线管或者其它感性负载。
资料下载: HR8833.pdf
在线销售:
给我发消息
鄢先辉 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

描述
HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。HR8833有两路H桥驱动,可以驱动两路刷式直流电机,或者一个双极步进电机,或者螺线管或者其它感性负载。每一个桥的功率输出模块由N通道功率MOSFET组成,叫作H桥驱动器。每个桥包含整流电路和限流电路。内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护,并提供一个错误输出管脚。HR8833提供一种另带有裸露焊盘的TSSOP-16封装,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。管教功能完全兼容DRV8833

特点
双通道H桥电流控制电机驱动器
驱动两路直流电机或者一个步进电机
低RDS(ON)电阻
800mA驱动输出
输出可以并用,1.6A驱动输出
宽电压供电,2.7V-10.8V
PWM电流整流/限流
过温关断电路
短路保护
欠压锁定保护

应用
 锂电池供电玩具
 POS 打印机
 安防相机
 办公自动化设备
 游戏机
 机器人

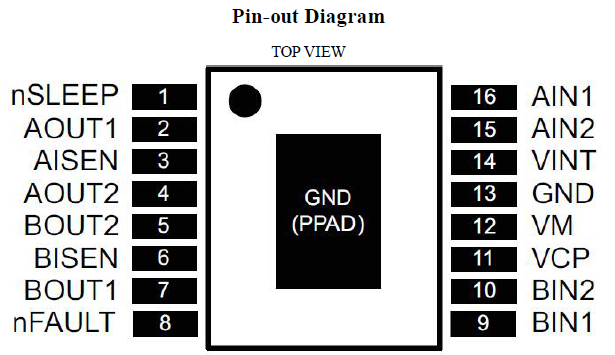

管教图

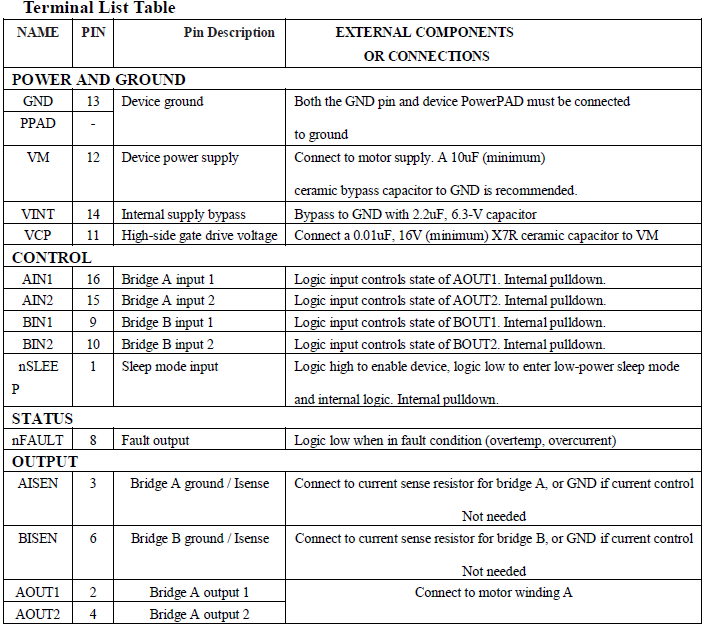

管脚列表

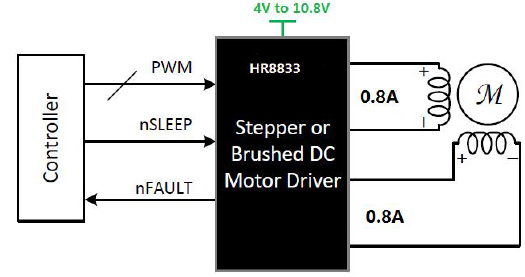

典型应用原理图
