 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->DRV8313/AT8313(三路1/2H桥驱动器IC)
产品名称: DRV8313/AT8313(三路1/2H桥驱动器IC)
封装形式: QFN-36
兼容型号: DRV8313
产品功能: AT8313提供三路可独立控制的半H桥驱动,每个半H桥可输出2.5A峰值电流或1.75A均方根(RMS)电流输出,可驱动一个三相直流无刷电机,也可被用于驱动螺线管或者其它负载。
资料下载: AT8313_Datasheet_CN_V1.1.pdf
在线销售: 点击这里给我发消息

    详细介绍

描述
AT8313提供三路可独立控制的半H桥驱动,每个半H桥可输出2.5A峰值电流或1.75A均方根(RMS)电流输出,可驱动一个三相直流无刷电机,也可被用于驱动螺线管或者其它负载。每个输出驱动器通道包含采用半H 桥配置的N通道功率MOSFET。这个设计将每个驱动器的接地端子接至引脚,以在每个输出上执行电流检测。
AT8313提供一个通用比较器,可用于电流限制电路或其它。
内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护,并提供一个错误输出管脚。
AT8313提供带有裸露焊盘的TSSOP-28封装和带裸焊盘的QFN36 6*6封装,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。管脚完全兼容DRV8313.

特点
●三个半H桥电机驱动器
●驱动三相直流无刷电机(DLDC)
●独立半桥控制
●三个独立用于电流检测的接地引脚
●低RDS(ON)电阻
●2.5A驱动输出
●宽电压供电,8V-38V
●一个通用比较器用于电流限制电路
●内部3.3V 10mA参考电压输出
●过温关断电路
●短路保护
●欠压锁定保护

应用
HAVC电机
消费类产品
办公自动化设备
工厂自动化
机器人

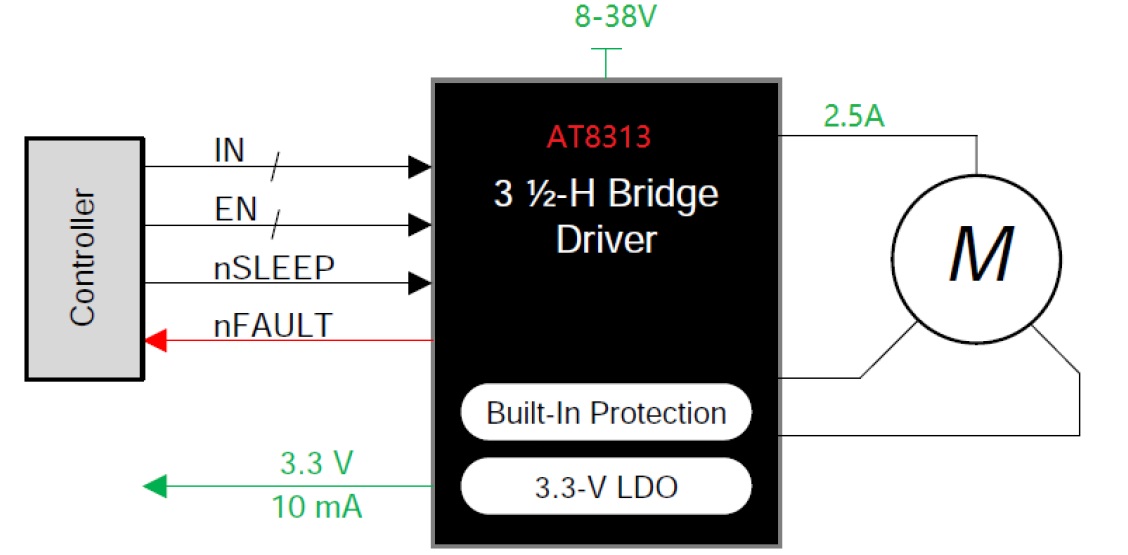

典型应用原理图
