 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->ACM6753(18V/3A三相无感BLDC直流无刷电机驱动IC)
产品名称: ACM6753(18V/3A三相无感BLDC直流无刷电机驱动IC)
封装形式: QFN-24
兼容型号: ACM6754
产品功能: 18V、3A三相无刷无感驱动、180˚正弦,集成驱动算法+预驱+MOS
资料下载:
在线销售:
给我发消息
张顺平 3003262363
给我发消息
鄢先辉 2850985542
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

概述

ACM6753是一款18V/3A三相无感BLDC(无刷直流)电机驱动IC、180˚正弦,集成驱动算法+预驱+MOS内置电流检测。

产品指标和特性

• 供电电压范围:5V-18V

• 上侧MOS+下侧MOS:250mΩ

• 3A 连续旋转电流,4A峰值保护电流

• 连续正弦波180˚换向,支持顺逆风启动

• 基于电流检测的反电动势计算,无需外部电流检测电阻

• 灵活的接口控制方式

  I2C接口,参数控制和状态回读

  速度控制(模拟电压、PWM控制,I2C命令)

  FG Pin,速度指示

  DIR Pin,正反转控制

  BRAKE Pin,刹车控制

• 内部集成LDO 提供3.3V、5V

• 休眠状态下,待机电流<200ua

• 保护机制

  MOS管过流保护

  电机堵转保护

  电压过冲保护(刹车、堵转等场景)

  供电电压欠压、过压保护

  过温保护

封装QFN-24, 4mm×4mm

产品优势

• 速度环控制,  速度值和调速斜率可调整

• 全集成单芯片方案

• 5个外围元件,5电容

应用场景

• 直流落地扇,IT设备散热风扇,冰箱风扇,水泵,空气净化器

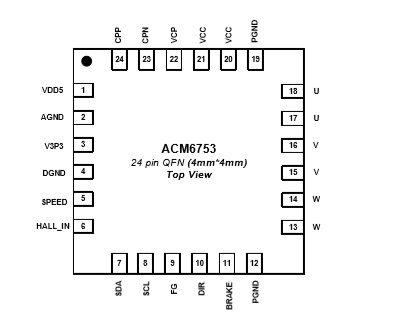

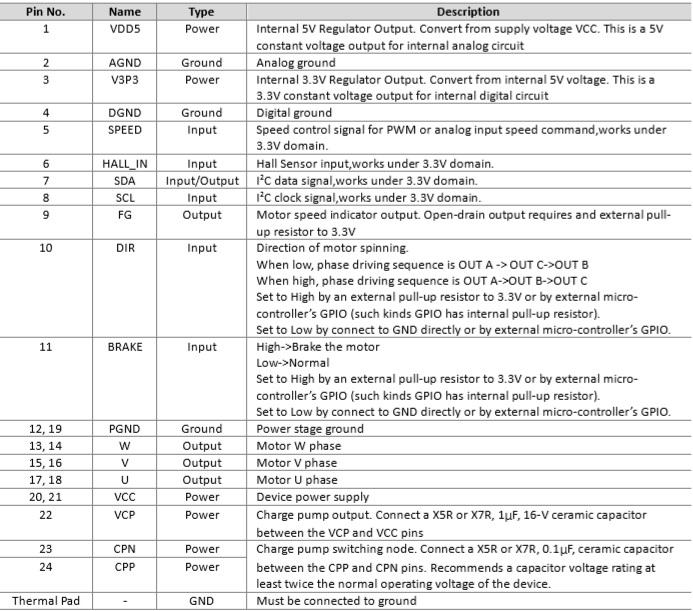

管脚定义

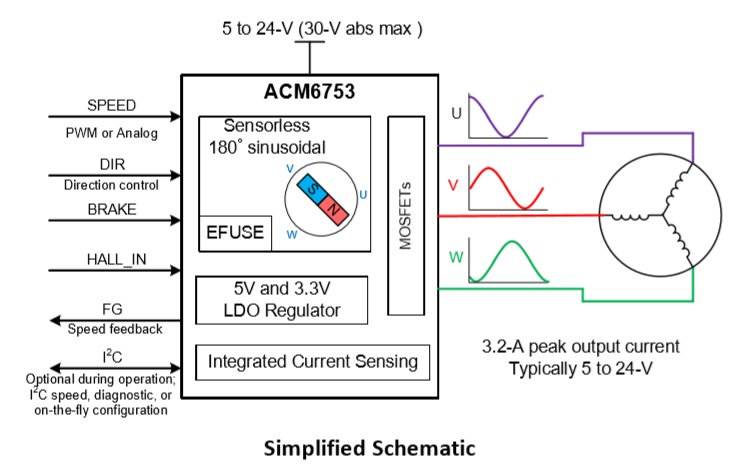

简化应用图

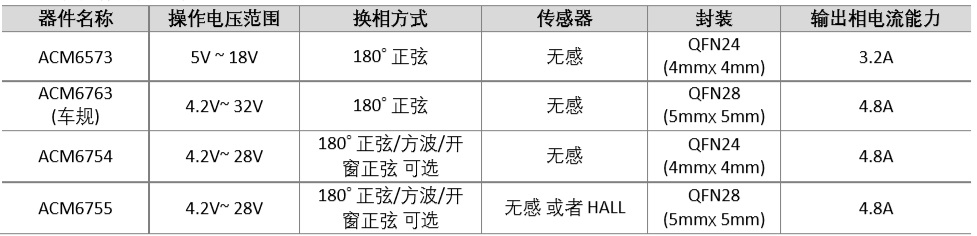

三相直流无刷电机驱动芯片产品系列:



    您可能对以下产品感兴趣
产品型号 功能介绍 封装形式 工作电压 备注 兼容型号
ACM6731 ACM6731 是一款三相无刷直流电机驱动芯片,内部集成 无感三相无刷电机驱动算法、相电流检测电流电路、栅极驱动电路以及功率MOS管. 支持最大2.4A的相电流. ACM6731的高集成度以及精简外围特别适用于高功率密度、小尺寸、静音要求高的三相无刷电机驱动器应用场景. SOP-8 2.7V-16V 2.7V-16V、2.4A峰值相电流、三相直流无刷电机驱动器
HTD5832 HTD5832E是一款内置有译码器的低噪声步进电机 驱动器。其输出驱动能力达到28V±2.5A,最高支持256 细分,同时可实现低噪声工作。 QFN-28 4.75V-28V 内置译码器的2.5A低噪声步进电机驱动芯片 A4988
ACM6732 ACM6732是一款三相无刷直流电机驱动芯片,内部集成无感三相无刷电机驱动算法、相电流检测电流电路、栅极驱动电路以及功率MOS 管. 支持最大2.4A的相电流. ACM6732 的高集成度以及精简外围特别适用于高功率密度、小尺寸、静音要求高的三相无刷电机驱动器应用场 景. DFN-10 2.7V-16V 2.7V-16V、2.4A峰值相电流、 三相直流无刷电机驱动器
ACM6755 ACM6754是一款三相无刷直流电机驱动芯片,内部集成无感三相无刷电机驱动算法、相电流检测电流电路、栅极驱动电路以及功率MOS管. 支持最大4.8A的相电流. ACM6754/55 的高集成度以及精简外围特别适用于高功率密度、小尺寸、静音要求高的三相无刷电机驱动器。 QFN-28 4.5V-28V 三相180˚ 正弦/方波, 无感或者外置霍尔的直流无刷电机驱动器, 180˚ 正弦/方波/开窗正炫可选 ACM6763
ACM6763 4.5V-32V、5A三相无刷无感驱动、180˚正弦,集成驱动算法+预驱+MOS QFN-28 4.5V-32V 三相180˚ 正弦, 无感或单霍尔,车规级无刷电机驱动 ACM6755
ACM6754 ACM6754是一款全集成、无需外置传感器的三相无刷电机驱动IC。内部集成电机控制算法和电流/ 电压检测,能够基于无刷电机旋转过程中的反电动势控制电机静音/ 高效旋转。 QFN-24 5V-28V 三相180˚ 正弦/方波, 无感或者外置霍尔的直流无刷电机驱动器 ACM6753
ACM6252 ACM6252是一款外置霍尔传感器的单相无刷电机驱动IC。内部集成电机控制算法和电流检测,能够基于霍尔信号控制单相无刷电机静音/ 高效旋转。内部集成4颗小于500mΩ的MOS保证1.2A电流输出的情况下优异的热性能。 TSSOP-16/DFN-10 3.3V-18V 正弦波或方波驱动,外置霍尔的12V/1.2A单相无刷直流电机驱动器 APX9230/M8121
IU9019 概要 IU9019为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。CS9016C有两路H桥驱动,可以驱动两路刷式直流电机,一个双极步进电机,多个螺线管或者其它感性负载。 TSSOP-16 2.7V-15V 高性价比的双通道H桥电机驱动芯片 DRV8833/CS9016
CS9022 CS9022E是一款有刷直流电机驱动器,适用于打印机、电器、工业设备以及其他小型机器。 SOP-8 6.5V-38V PWM控制,3.8A 刷式直流电机驱动器 DRV8870/A4950
CS9018 CS9018C为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。CS9018C有两路H桥驱动,可以驱动两路刷式直流电机,一个双极步进电机,多个螺线管或者其它感性负载 。 TSSOP-16 4V-18V 双通道H桥电机驱动芯片 DRV8833
CS9020 CS9020T是专为摄像机,消费类产品,玩具和其它电压,或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。 DFN-8 1.8V-7V 低电压单通道H桥电机驱动芯片
CS9016 CS9016C为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。 TSSOP-16 2.7V-11V 双通道H桥电机驱动芯片 DRV8833
ACM6753 18V、3A三相无刷无感驱动、180˚正弦,集成驱动算法+预驱+MOS QFN-24 5V-18V 5-18V无感三相无刷电机驱动器 ACM6754
