 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->LV8549/AT8549(12V低饱和电压正、反向步进电机驱动器)
产品名称: LV8549/AT8549(12V低饱和电压正、反向步进电机驱动器)
封装形式: SSOP-10
兼容型号: LV8549
产品功能: AT8549是一种双通道低饱和电压的正、反向电机驱动芯片,为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。
资料下载: AT8549_datasheet_CN.pdf
在线销售:
给我发消息
姚红霞 3003214837
给我发消息
张代明 3003290139
给我发消息
鄢先辉 2850985542
13713728695

    详细介绍

描述
AT8549是一种双通道低饱和电压的正、反向电机驱动芯片,为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。AT8549内置两路H桥驱动,可以驱动两路刷式直流电机,或者通过输出并接驱动一路刷式直流电机,或者一个双极步进电机,或者螺线管或者其它感性负载。

特点
双通道H桥电机驱动器
驱动两路直流电机或者一个步进电机
低RDS(ON)电阻,典型1Ω
1A驱动输出
输出可以并用,2A驱动输出
单电源供电,2.7V-15V
支持休眠模式,降低功耗
过温关断电路
欠压锁定保护

应用
锂电池供电玩具
POS 打印机
安防相机
办公自动化设备
游戏机
机器人

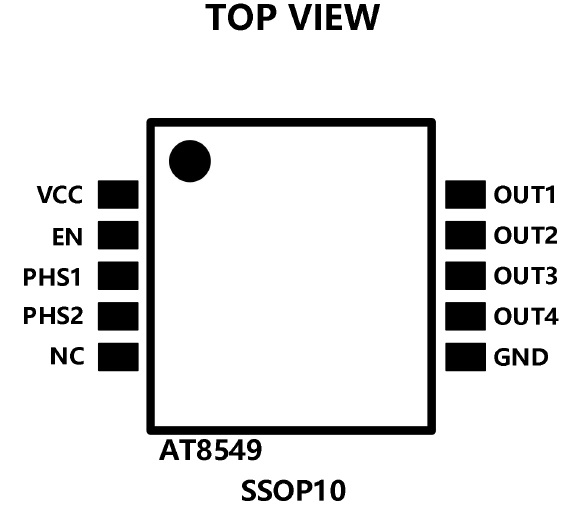

管脚示意图

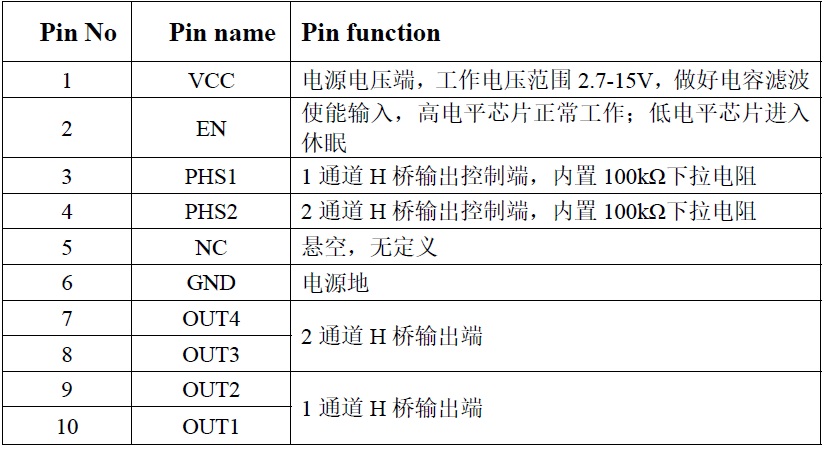

管脚定义说明

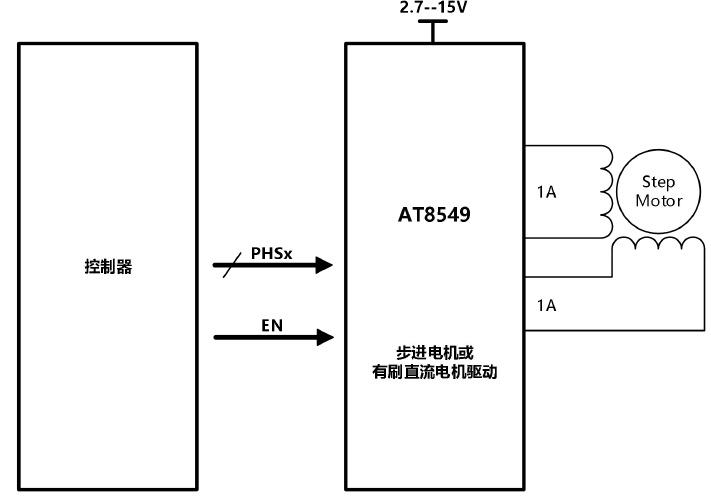

典型应用原理图
