当前位置：首页->产品展示 ->马达驱动IC/步进电机控制芯片->AT8637(单通道0.8A低压H桥IC)

产品名称：	AT8637(单通道0.8A低压H桥IC)
封装形式：	SOT23-6
兼容型号：	DRV8837
产品功能：	AT8637为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案;具有一个PWM (IN1/IN2) 输入接口.
资料下载：	AT8637_8637S_datasheet_CN.pdf
在线销售：	李湘宁 2850985550 张代明 3003290139 姚红霞 3003214837 13713728695

详细介绍

描述
AT8637为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。AT8637/AT8637S能够驱动一个直流电机或其他诸如螺线管的器件。输出驱动模块由N MOS功率管构成的H桥组成，以驱动电机绕组。AT8637/AT8637S 能够提供高达15V ±0.8A的驱动输出。
AT8637 具有一个PWM (IN1/IN2) 输入接口；
内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护。
AT8637提供一种带有裸露焊盘的SOT23-6封装，且是无铅产品，引脚框采用100％无锡电镀。

特点
单通道H桥电机驱动器
低RDS(ON)电阻
0.8A连续驱动输出
宽电压供电，2.7-15V
脉宽调制输入，IN1/IN2(AT8637)；
AT8637S支持关断休眠
过温关断电路
短路保护
欠压锁定保护

应用
锂电池供电玩具
摄像机、相机调焦驱动
消费类产品
办公自动化设备
游戏机
机器人

管脚定义

管脚列表

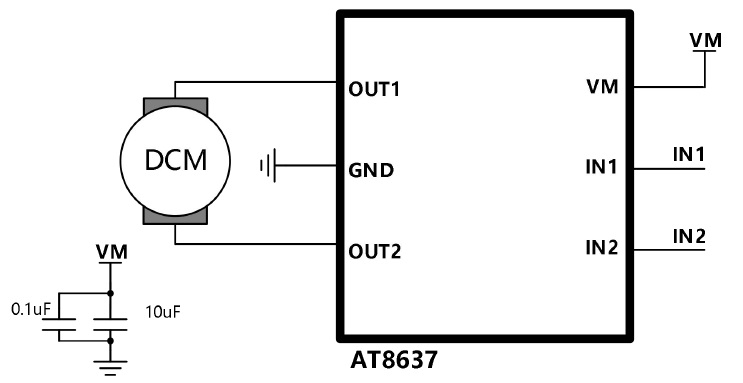

典型应用图

注意：电源管脚的滤波；电机换向时候，需有>20ms 的关断延迟。
