 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->AT8812C(具有4级电流调节的1A双极步进电机驱动IC)
产品名称: AT8812C(具有4级电流调节的1A双极步进电机驱动IC)
封装形式: HTSSOP-28
兼容型号: DRV8812/DRV8813
产品功能: AT8812C为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。
资料下载: AT8812_Datasheet_CN_V1.3.pdf
在线销售:
给我发消息
小鄢 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

描述
AT8812C为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。AT8812C有两路H桥驱动,最大输出38V 1A,可驱动两路刷式直流电机,或者一路双极步进电机,或者螺线管或者其它感性负载。双极步进电机可以以整步、2细分、4细分运行,或者用软件实现高细分。
AT8812C的每一个桥的功率输出模块由N型功率MOSFET组成,叫作H桥驱动器。每个桥包含整流电路和限流电路。简单的并行数字控制接口,衰减模式可编程。
内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护,并提供一个错误输出管脚。
AT8812C提供一种带有裸露焊盘的TSSOP-28封装,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。

特点
●双通道H桥电流控制电机驱动器
●驱动两路直流电机或者一个步进电机
●低RDS(ON)电阻
●1A驱动输出
●宽电压供电,8V-38V
●2 bits 电流控制,提供4个电流台阶
●PWM电流整流/限流
●内部3.3V参考电压输出
●过温关断电路
●短路保护
●欠压锁定保护

应用
POS打印机
安防相机
办公自动化设备
游戏机
机器人

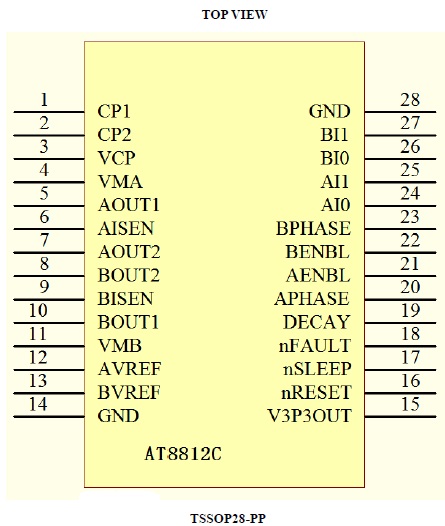

管脚定义

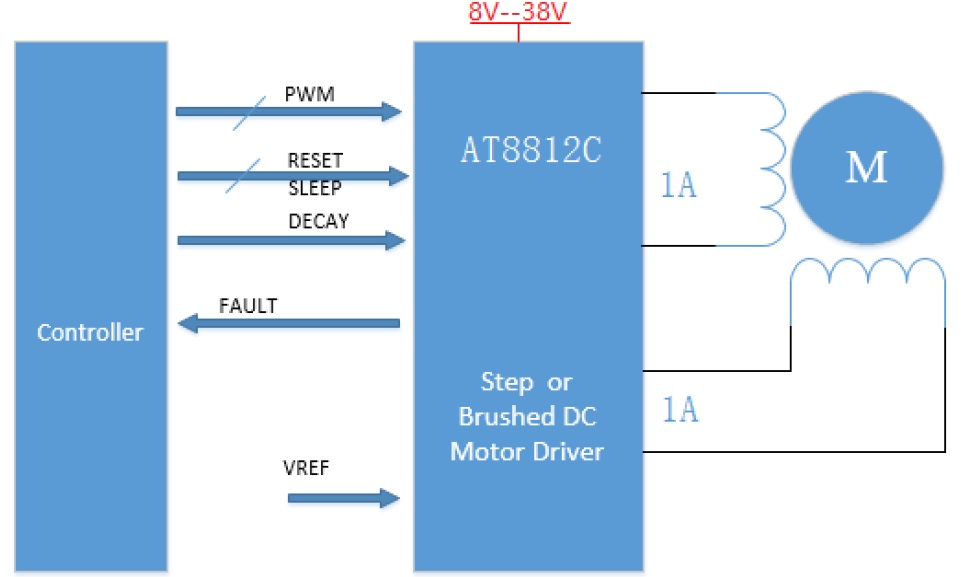

典型应用原理图
