简介
ACM6255 集成算法控制、预驱、较高电压 MOS 以及 Hall传感器，非常适合需要灵活设置调速曲线且 EMC 要求复 杂的车载单相无刷风机和水泵驱动.

ACM6255支持软启动，加速和减速过程加速度可以分别 设置，运行过程可以选择边沿斜率可调的梯形波、正弦 波达到最佳的静音效果. 闭环控制模式灵活，可以选择电压环、转速环.

ACM6255QFR芯片耐压30V，欠压和过压保护门限细分 档位多，用户可以灵活选择.

ACM6255QFR建议过压保 护门限设置为30V以内.采用QFN (21) 3.2 mm×5mm×0.75mm封装。

功能
操作电压范围

- 3.5V to 18V , 30V耐压 

持续母线电流能力: 3A （环境温度85 摄氏度） 

极低EMI 噪声

- 输出MOS 的PWM 边沿斜率调整 

Soft Switching（软切换）

- 梯形波上升沿、下降沿可调整

- 准正弦波驱动 - 正弦波驱动 

支持速度环 、电压环, 调速曲线灵活可编程 (线性调 速曲线, 阶梯调速曲线)  

支持方向控制（PIN管脚控制） 

支持Hall 超前时间和滞后时间调整  

内部或者外部hall控制 

FG/RD 比例设置 

PWM占空比调速或者外部电压调速 

可以反复编程，>500次 

PWM 逐周期电流限制，cycle by cycle current limit,

门限可编程设置 （0.2A-4.5A之间） 

保护

- 过流保护

- 堵转保护

- 欠压保护、过压保护

- 过温保护

应用场景

单相无刷风机驱动、单相无刷水泵驱动等。

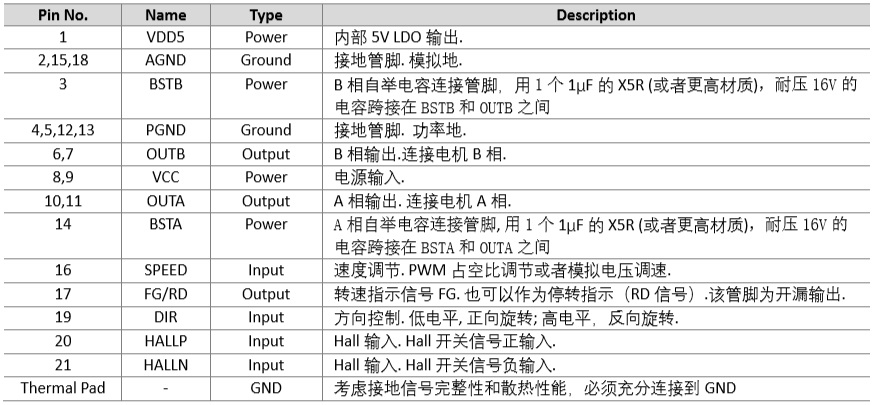

管脚定义及功能描述

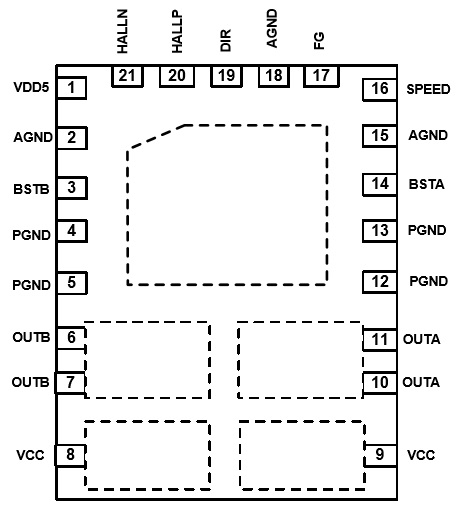

下图为俯视图（散热焊盘在芯片下方）

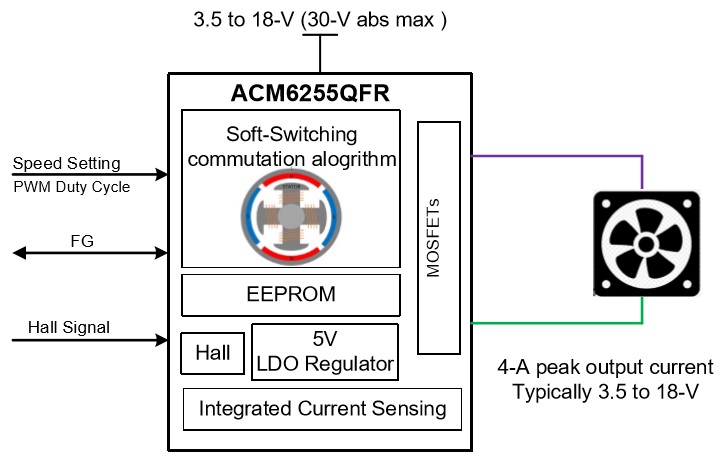

简化原理图
