产品概述
VAS5178是一款9~55V输入、 60V耐压的同步降压型多节锂电池充电管理芯片，支持1~8 串及10串电池充电。采用外置NMOS架构，最大充电电流可达5A以上，CV电压精度±1%，开关频率300~500kHz。

芯片集成预充电、恒流（CC）、恒压（CV）三段式充电逻辑，支持 4.2V/节或 4.35V/节外部电压配置。具备全面的保护功能：输入过压保护（OVP， 阈值可调）、NTC温度保护（<0℃或>45℃）、芯 片过温关断。提供独立EN 使能及双色LED指示， 适用于电动工具、吸尘器及蓝牙音响等多串电池供电设备。

采用TSSOP-16封装。

特点

宽压输入 

  9~55V 工作电压 

  关键引脚 60V 耐压 

  多串支持：支持 1~8 串及 10 串锂电池 

  大电流架构：外置NMOS，充电电流5A以上， 300~500kHz开关频率 

高精度调节 

  CV 精度 ±1% 

  CC 精度 ±10% 

三段式充电：预充电、恒流充电（CC）、恒压 充电（CV） 

完善保护 

  输入 OVP（可调） 

  NTC 保护（0℃/45℃） 

  过热保护 

  短路保护 

  控制与指示 

  独立 EN 使能引脚 

  双色LED状态指示

应用领域
电动工具、吸尘器、蓝牙音响、其他多串锂电池设备等。

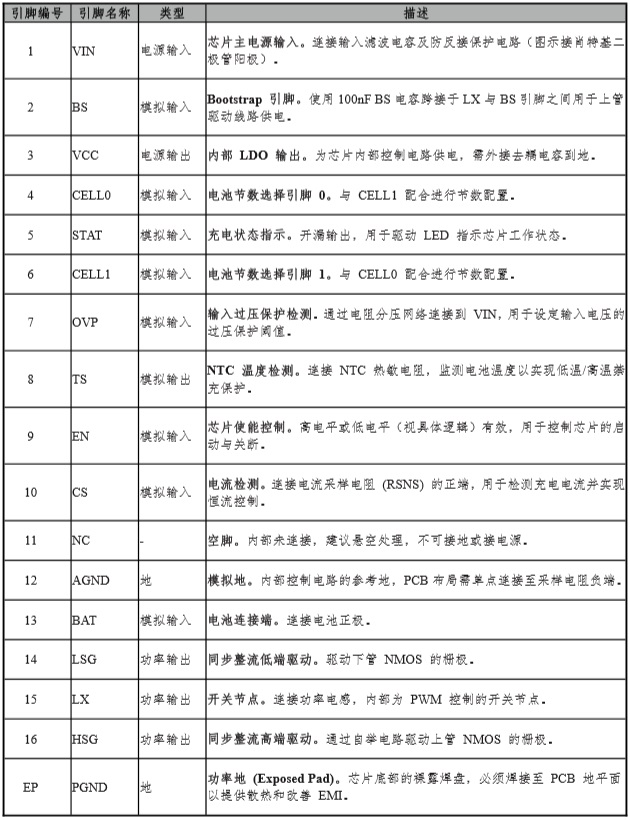

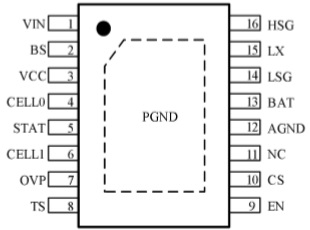

管脚排列及定义

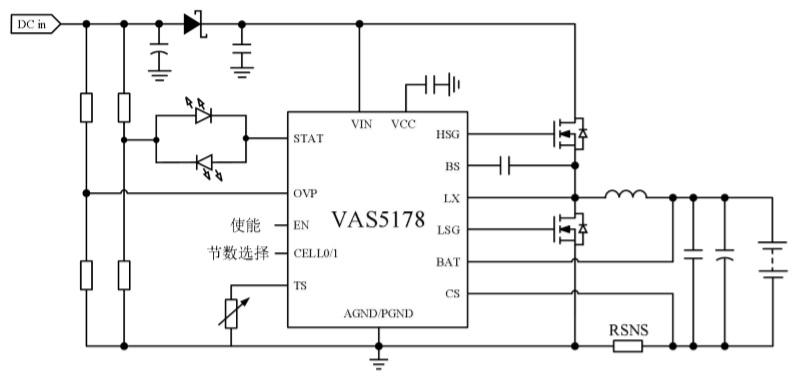

典型应用图
