概述

HTA8111是一款内置升压的单声道D类音频功 率放大器，由锂电池供电时， THD+N=10%， 能连续输出18W功率（4Ω负载）。

HTA8111内置可动态调节的升压，可以提供一个适应不同输出功率的电压给D类功放，其可大幅提高系统效率，延长电池续航时间。

HTA8111可配置升压限流值，以防止过大的电流尖峰。

HTA8111具有先进的扩频功能来抑制EMI。

HTA8111的增益为32dB。 此外，HTA8111集成了输出端过流保护、片内过温保护、升压过压保护等功能。

特点

・扩频技术

・输出功率

18W (VBAT=3.7V, RL=4Ω, THD+N=10%, fIN = 1kHz)

16W (VBAT=3.7V, RL=4Ω, THD+N=1%, fIN = 1kHz)

8W (VBAT=3.3V, RL=8Ω, THD+N=1%, fIN = 1kHz)

・VBAT供电范围：3.0V至12V

・高效H类升压功能

-自适应功放功率的升压轨，延长电池播放时间

-可调节最大限流值，有效防止电池拉死

・保护功能:过流/过热/过压保护功能

・无铅封装，ETSSOP20

应用

蓝牙/ Wi-Fi音箱 、便携式音箱、智能音箱、智能家居等。

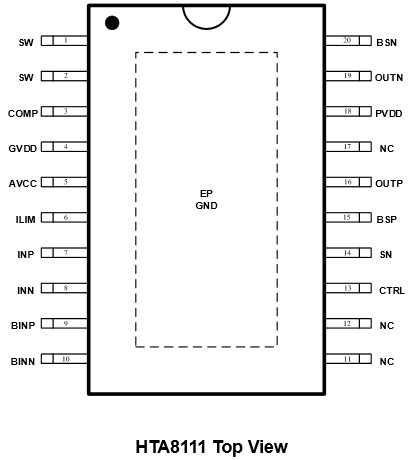

管脚排列及定义

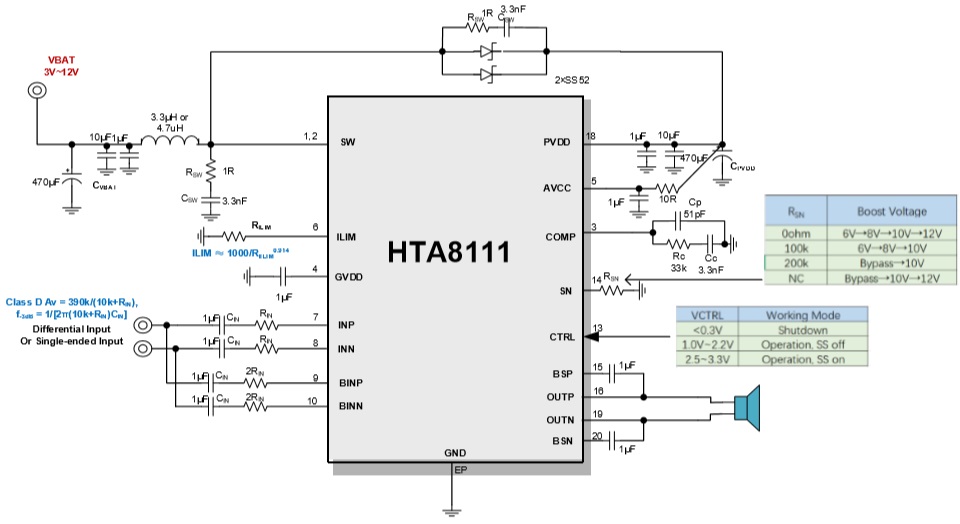

应用原理图
