概述

HTR7216(S)是一款通过1MHz的I2C接口 (HTR7216)或10MHz SPI接口(HTR7216S)进行编程的支持18×12阵列的LED驱动芯片，每路SWx都支持8位PWM数据进行独立调光，并且每路CSx都有8位的直流扫描数据用来支持每个点的256阶的线性PWM调光，并且每个CSx都支持256阶的直流电流可调节等级。

HTR7216(S)内置三个模式控制器，以提供不同的自动呼吸或群组调光控制。每个模式控制器可以工作在自动呼吸或手动控制模式。 呼吸相关参数均可设置，如上升下降沿、开/关 时间、重复次数、最高/最低亮度等。每个LED 的PWM参数可从三个模式控制器中的任意一个得到。

另外，每个LED的开路和短路状态都能被检测，HTR7216能够把开路和短路信息存储在Open-Short寄存器组中。

HTR7216(S)的工作电压在2.7V到5.5V之间，并且关断电流和工作电流都非常小。HTR7216支持QFN5×5-44L封装，可在2.7V到 5.5V和-40°C to +125°C下工作。

特点

・输入电压范围：2.7V-5.5V

・18路电流源(CS)，12路开关(SW)

・可设置矩阵路数，最高支持18×12 = 216路

・全局256个直流设置台阶

・独立的256阶PWM调光

・独立的256阶CS电流用于调色

・3个模式控制器，用于自动呼吸或群组PWM控制

・高精度电流控制：器件间误差±5%；通道间误差 ±5%

・EMI和可闻噪声的降低措施：

-相移设置

-扩频功能

-上升下降沿可设置

・逻辑高/低电平可设置：1.4V/0.4V 或 2.4V/0.6V

・支持通过SYNC脚进行多个芯片的时钟同步

・欠压和过温保护功能

・多种PWM频率可选

・HTR7216：支持1MHz的I2C接口，16个I2C器件 地址

HTR7216S：支持10MHz SPI接口

・独立的开路和短路错误检测功能

・De-Ghost

・QFN5×5-44L

应用

智能家居设备 、IOT设备、个人消费电子 、键鼠等

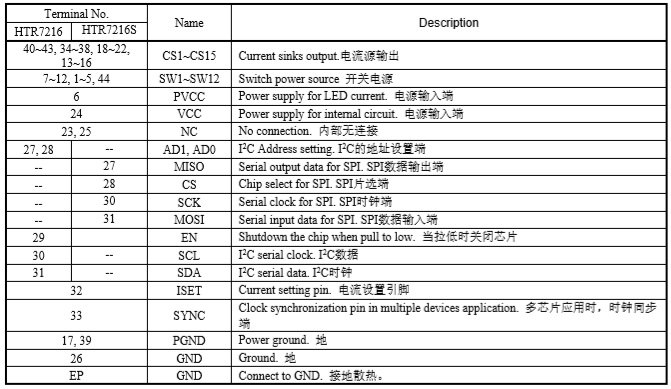

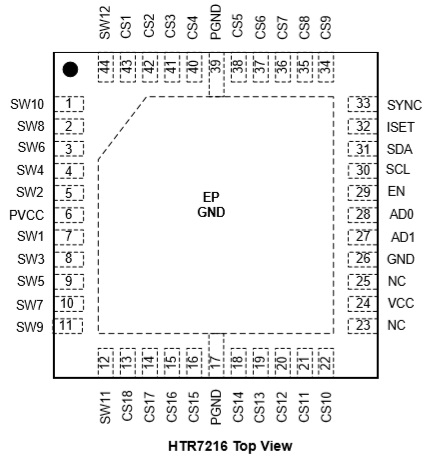

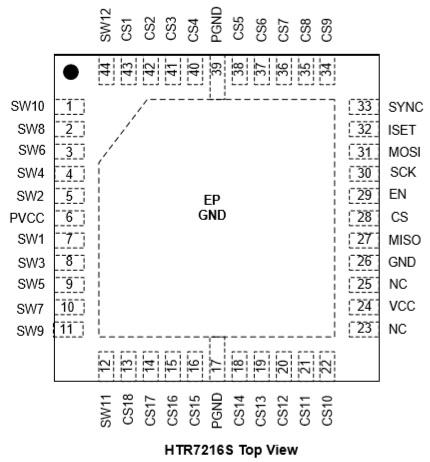

管脚排列及定义

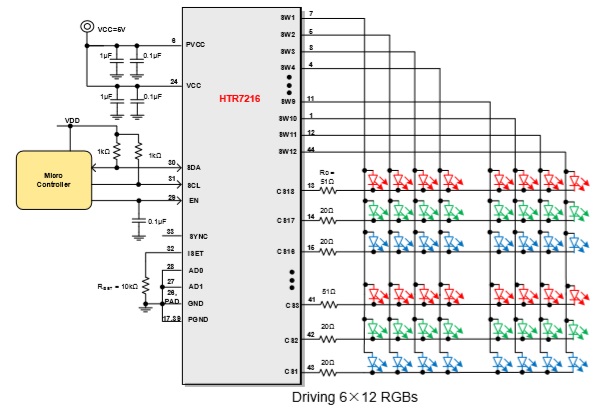

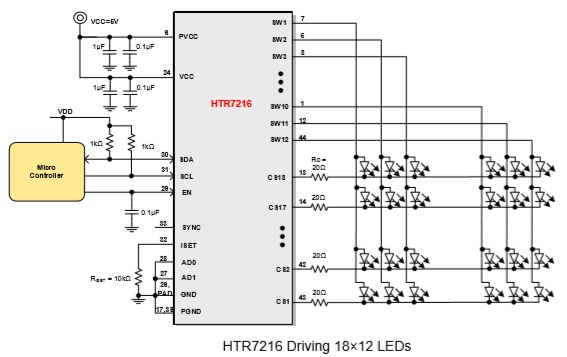

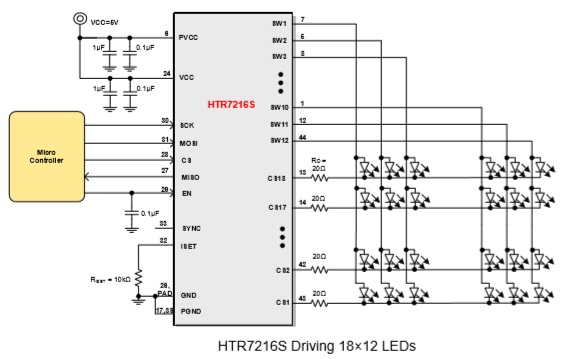

典型应用图
