概述

HTA8127是一款内置升压的单声道D类音频功 率放大器，其支持单节锂电、双节锂电串联、 5V、12V等多种输入，升压后的电压提供给功 放供电，功放支持单声道BTL输出。

HTA8127内置的升压电路，可通过FB脚设置升压值，以满足不同的输出功率需求。其还可通过外置电阻调节开关峰值电流限值。

此外，HTA8127内部集成免滤波器调制技术， 能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内 过温保护、输入电源欠压异常保护、升压电压过压保护等功能。

特点

・输出功率(fIN=1kHz, RL=4Ω)

双锂电7.4V：44W (VOUT=18V, THD+N= 10%)

三锂电12V：77W (VOUT=24V, THD+N = 10%)

・VBAT供电范围：2.7V至VOUT

・D类功放扩频功能

・模拟差分/单端输入

・内置升压电路：可调节的升压值和升压限流

・保护功能：过流/过热/欠压异常/过压保护功能

・无铅无卤封装，ETSSOP28 (EP UP)

应用

・智能音响 ・无线音响 ・便携式音箱  ・2.1声道小音箱・拉杆音箱 ・便携式游戏机

引脚信息

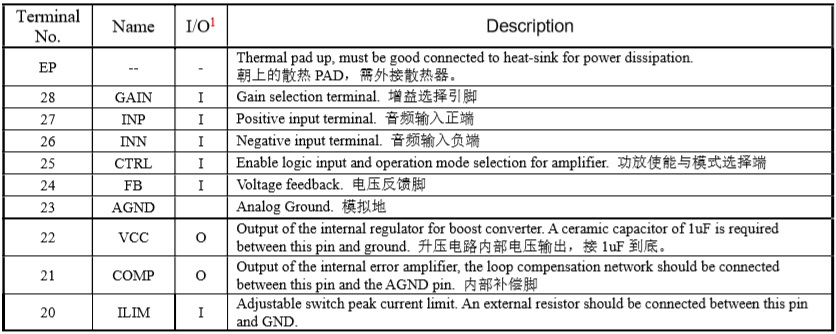

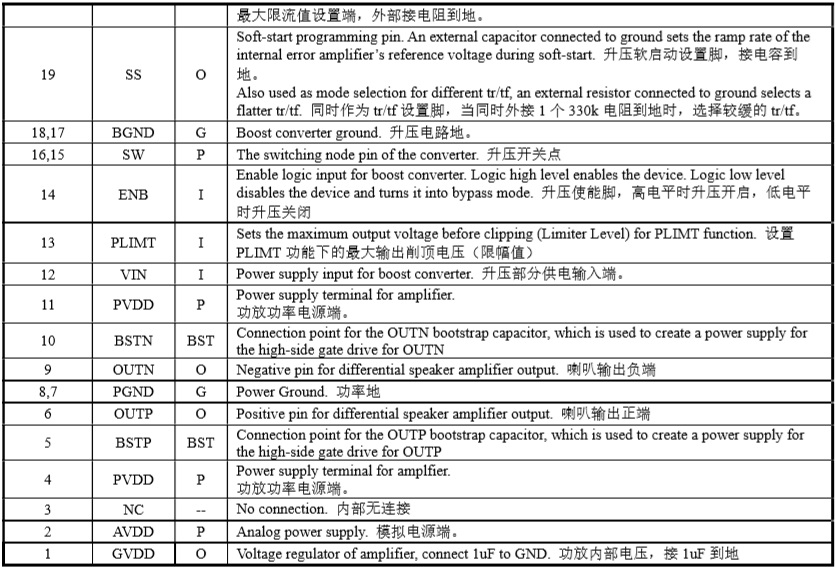

引脚定义

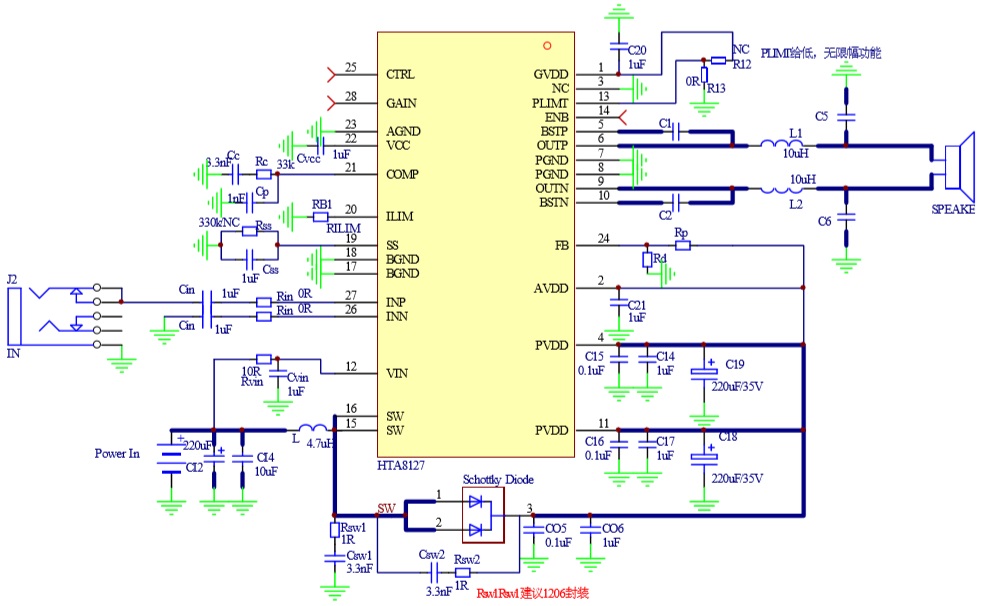

典型应用图
