功能特性
◆ 基于 8051 指令的高速增强型 MTPMCU

◆ ROM ┄ ROM 空间：16K*8 位 MTP，可重复写入 1000 次

┄ EEPROM 空间：128BYTE

┄ BootLoader：支持 1KBYTELDROM，CodeOption 选择从 APROM 或 LDROM 启动

┄ 支持双线仿真、IAP 和 ICP 操作

 ◆ RAM ┄ 256BYTE IRAM ┄ 512BYTE XRAM

◆ 工作条件

┄ 2.1~5.5V@-40~105℃应用环境

┄ 芯片 CPU 时钟（Fcpu）对应的工作电压范围

-- ≤8MHz@2.1~5.5V

◆ 时钟系统

┄ 内部高速时钟：16MHzRC

┄ 内部低速时钟：128KHz/40KHzRC

┄ 外部低速晶体振荡器：32.768KHz 仅支持 RTC

◆ 低电压复位（LVR）

┄ 复位电压有（2.2~4.2V），共 8 档可选

┄ 缺省值为用户烧写 CodeOption 所选值

┄ 可 CodeOption 选择软件开关低电压复位功能

◆ 8 档电平可选的低电压检测模块（LVD）

◆ 中断源（INT）

┄ Timer0/1/2/3/4、WDT、WKT、ADC、PWM、UART、SPI、I2C、TK、LVD 中断源

┄ 外部中断 INT0/INT1 ┄ 四级中断优先级可设

◆ GPIO

┄ 最大 26 个双向可独立控制的 I/O 口 均可独立设定上下拉电阻 均可设置为开漏输出

┄ IO 口源驱动能力分 4 级控制 IOH=3mA/6mA/10mA/20mA@VO=4.5V&VDD=5V IOL=12mA/22mA/37mA/54mA@VO=0.5V&VDD=5V

◆ Timer

┄ T0/T1：兼容标准 8051

┄ T2：基本 8 位定时器，支持预分频功能，1 路 PWM

┄ T3：自动装载 10 位定时器 2 路 PWM，全映射，可设置为 1 路带死区（6 位）互补输出 2 路 PWM 共用周期，独立占空比

┄ T4：16 位定时器，支持预分频功能，带 RTC 功能(0.25s、0.5s、0.75s、1s)

◆ WDT ┄支持预分频功能 ┄可配置溢出复位或唤醒

◆ WKT ┄支持预分频功能 ┄在休眠(STOP)模式下或者绿色(IDLE)模式下，均可唤醒 CPU

◆ 1 路 UART ┄TX/RX 功能可映射至不同的 GPIO 引脚（全映射）

◆ 1 路 I2C

◆ 1 路 SPI

◆ TK

┄ 26 通道高灵敏度高可靠性触控电路，支持外挂电容

┄ 高灵敏度可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

┄ 高可靠性具有很强的抗干扰性，可通过 3V 动态 CS 测试

┄ 可实现 26 路触控按键及衍生功能如滚轮、滑条等多种应用

┄ 高灵活度开发软件库支持，低开发难度

┄ 自动化调试软件支持，智能化开发

┄ 低功耗触控模式支持多键并联扫描（1~26 个）

┄ 随机抖频功能，10 个（高低频）或 4 个高频点，1/2/3/4 分频，4 种随机模式

◆ ADC

┄ 26 路 12 位 SARADC

┄ 内部参考电压：1.024V、2.048V

┄ ADC 的参考电压可选 VDD、内部参考、外部参考

┄ 内部一路 ADC 可直接测量 VDD/4 电压

┄ 内部一路 ADC 可测量内部参考

┄ 内部一路 GND 电压检测

┄ 可设 ADC 转换完成中断

◆ 省电模式

┄ 空闲（IDLE）模式：任何中断可唤醒

┄ 掉电（PD）模式：外部中断、WDT、WKT、TIMER4 和 TK 可唤醒

◆ 高可靠性 ┄ ESD 优于±4KV、EFT 优于±4KV

◆ 开发工具 ┄ 基于 KEIL 或 RM 集成开发环境（IDE），片上调试（OCD）

◆ 封装 ┄ SOP28/TSSOP28、SOP20/TSSOP20、SOP16/TSSOP16、QFN16L/QFN20L/QFN28L

系统框图

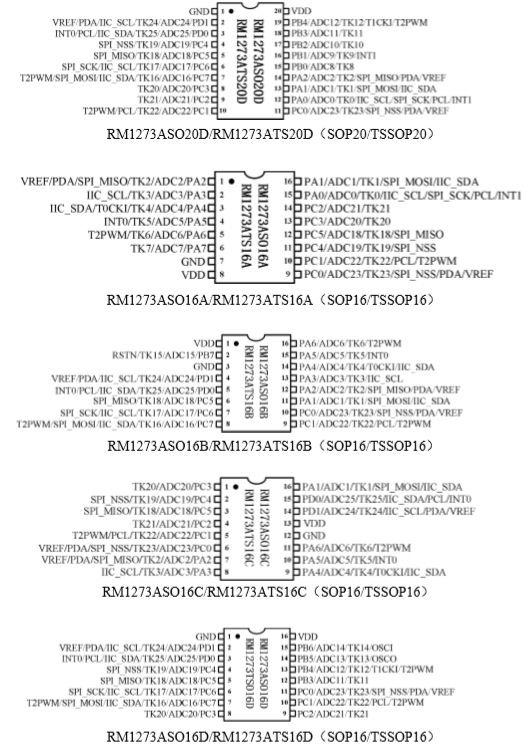

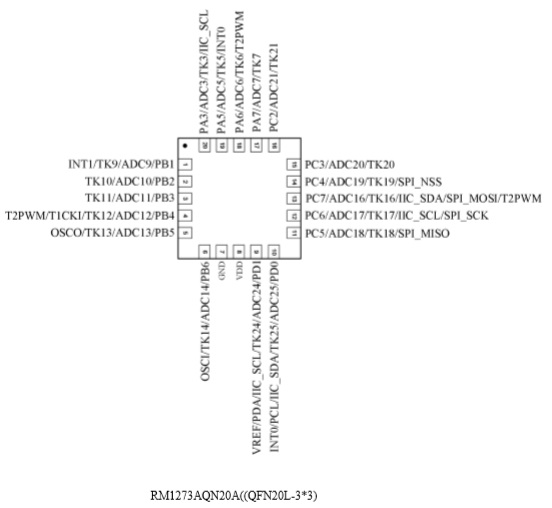

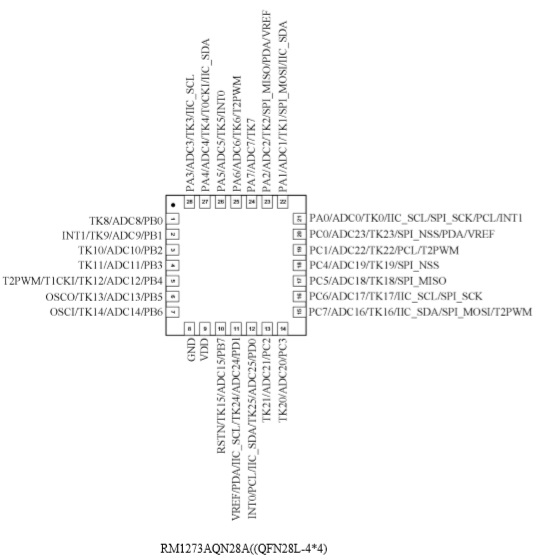

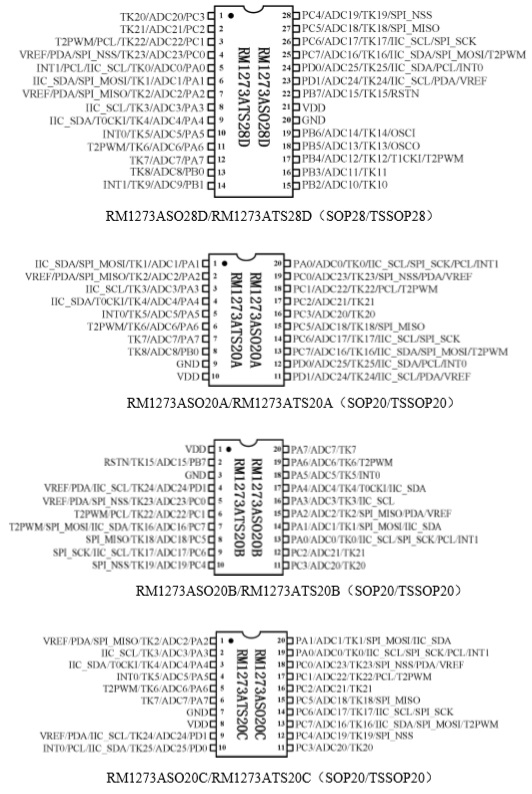

管脚排列图
