说明

YX2365 是一款宽输入电压、开关模式降压控制器， 专为 Li-Lon、锂聚合物或 LiFePO4电池充电而设计。
在降压模式下，它支持高达65V的宽输入和输出电压范围。YX2365 集 成了具有欠压锁定（UVLO）保护的高压侧和低压侧栅极驱动器。它提供可编程的电感器峰值电流限制和输入/输出电流限制功能，以及通过ISMON 1和 ISMON2进行实时输出电流监控。CC/CV（恒 流/恒压） 调节功能使其适用于电池充电系统。 此外，YX2365还包括一个外部可编程电池充电定时配置。
YX2365具有50kHz至2MHz的超宽开关频率 范围，并集成了频率扩频（FSS）功能，可增强 EMI优化。它包括一个可选的外部时钟同步功能， 以支持多器件配置中的并行作。此外，该器件还提供外部补偿功能和可编程软启动功能，有助于减少启动期间的浪涌电流。
YX2365采用5mm×5mm、40引脚QFN封装。

特性

• 支持 Buck （降压）充电拓扑

• 支持涓流充电、恒流 （CC）/恒压 （CV） 和充电终止

• 输入端集成 DPM

• 宽输入电压范围：3.5V 至 65V

• 宽输出电压范围：0V 至 65V

• 支持超级电容器充电

• CC 模式支持从 0V 充电

• 支持 1 至 14S 串联电池配置

• 调节回路：CC1、CC2、FB

• 带 Charge_OK 指示器的 CC/CV 调节

• 6V 栅极驱动电压

• 外部时钟同步

• 集成可编程定时器功能

• 频率扩频 （FSS） 功能

• 通过 ISMON1 和 ISMON2 进行输入/输出电流 感应

• 高达 98% 的电源效率

• 超宽开关频率范围：50KHz 至 2MHz

• 栅极驱动器：0.5Ω 下拉，1Ω 上拉

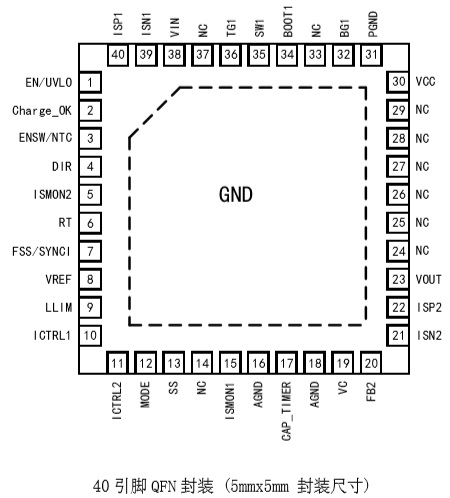

• 40 引脚 QFN 封装 (5mm × 5mm)
