 当前位置:首页->产品展示 ->马达驱动IC/步进电机控制芯片->TMC2209/ATD5833(内置负载力矩检测功能/电压衰减的2.5A超静音步进电机驱动芯片)
产品名称: TMC2209/ATD5833(内置负载力矩检测功能/电压衰减的2.5A超静音步进电机驱动芯片)
封装形式: QFN-28
兼容型号: TMC2209/TMC2208
产品功能: ATD5833是一款内置有译码器的智能步进电机驱动器。其输出驱动能力达到30V ±2.5A,最高支持16细分,同时可实现插补细分工作。
资料下载: 马达驱动主流型号目录选型表20200225(1).pdf
在线销售:
给我发消息
小鄢 2850985542
给我发消息
张代明 3003290139
给我发消息
姚红霞 3003214837
13713728695

    详细介绍

描述
ATD5833是一款内置有译码器的智能步进电机驱动器。其输出驱动能力达到30V ±2.5A,最高支持16细分,同时可实现插补细分工作。译码器是ATD5833易于使用的关键。通过STEP管脚简单地输入一个脉冲就可以使电机完成一次步进,省去了相序表,高频控制线及复杂的编程接口。这使其更适用于没有复杂的微处理器或微处理器负担过重的场合。
ATD5833支持电压衰减模式,配合256自动插细分,可使电机工作时完全静音,即使是以整步运行,也能达到平滑的运动轨迹。同时也支持混合电流衰减,以提供高扭矩输出。
ATD5833支持自动半流锁定功能,在无STEP变化时,自动减半输出电流,降低系统锁定功耗。同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括过热保护、欠压锁定保护及过流保护。
ATD5833目前提供带有散热焊盘的QFN28封装,能有效改善散热性能,且是无铅产品,符合环保标准。

特点
●两相四线双极步进电机驱动
●低导通电阻RDS(ON) ,2.5A峰值电流输出
●简单的STEP/DIR接口,最高支持16细分
●可选的UART接口
●支持插细分功能,自动插补到256细分
●支持电压衰减,超静音工作,更平滑运动
●支持混合电流衰减,高扭矩输出
●支持半流锁定功能
●支持低功耗待机功能
●兼容3.3V和5V逻辑电平
●完备的保护功能
应用
●打印机、扫描仪等自动化办公设备
●3D打印机
●游戏机、机器人、医疗设备
●安防、ATM

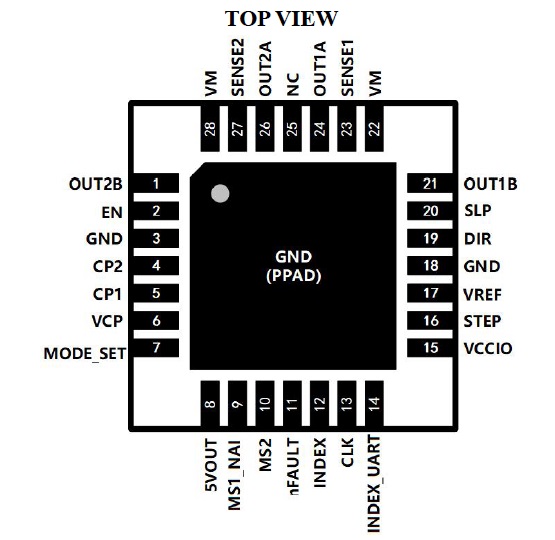

管脚定义

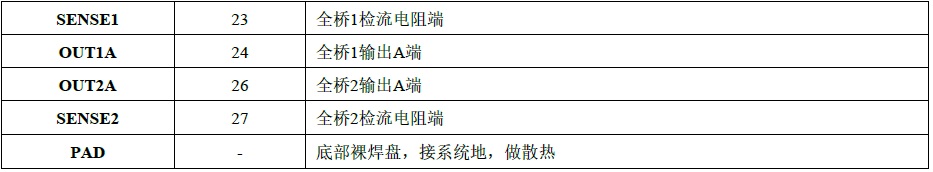

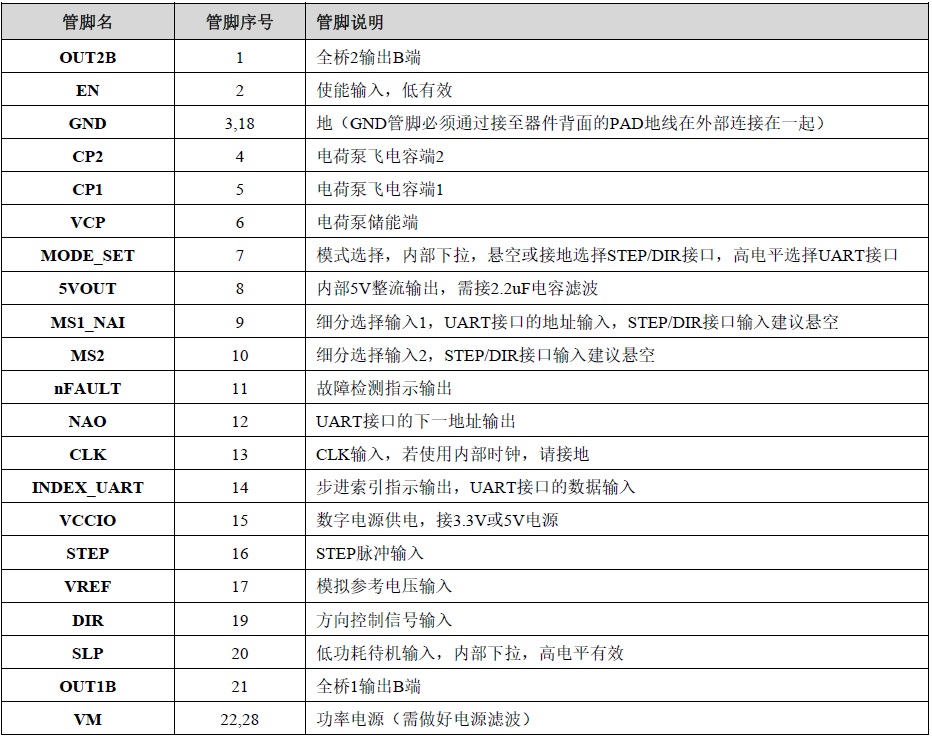

管脚列表

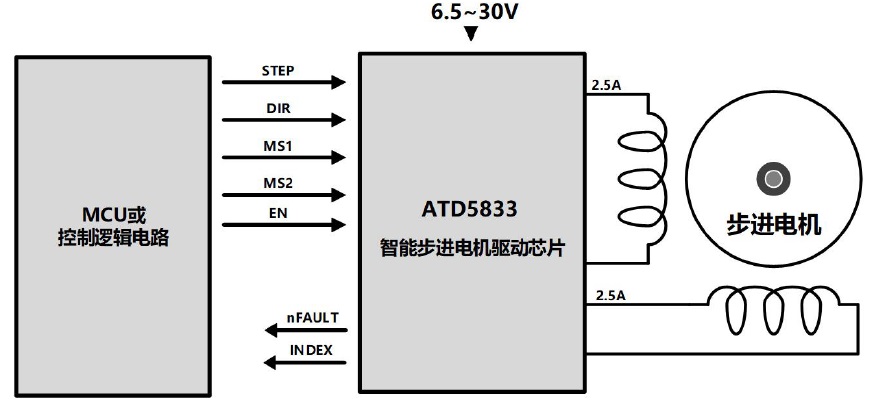

典型应用原理图
