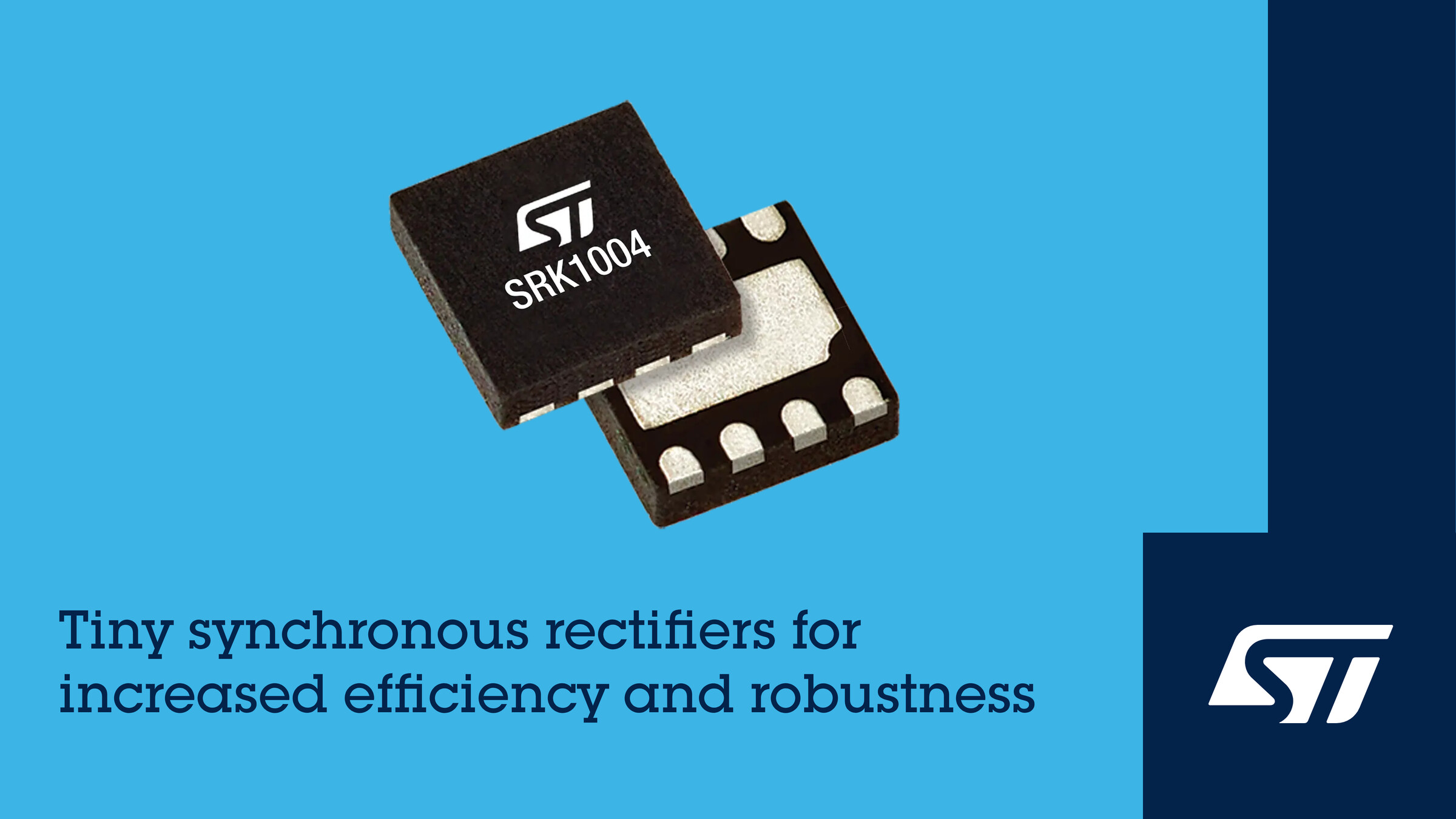

意法半导体日前推出了SRK1004系列同步整流控制器，在充电器、电源适配器、开关电源等产品设备中，新产品可以为有源钳位、谐振和准谐振反激式(ACF、AHB、QR)转换器的副边电路节省空间，提高能效。这款尺寸仅为2mm x 2mm的微型芯片取代SRK1001，采用一个新的能效和鲁棒性更高的关断算法。
SRK1004 系列共有六款产品，提供逻辑电平和标准电平两种MOSFET栅极驱动选择，关断延迟有25ns 和150ns两种选择，以补偿漏极电感。该系列控制器适用于有源钳位、谐振和准谐振反激式拓扑，并内置导通窗口电路，防止意外开关操作。控制器输出对栅极的拉电流高达 1.6A，灌电流为 0.6A，同时500kHz 的开关频率则可实现紧凑的低成本设计。
SRK1004 采用稳健可靠的意法半导体绝缘体上硅 (SOI)制造工艺，可以在高低边电路配置中控制MOSFET开关管，配有高达190V漏源电压检测输入引脚，兼容4V至36V宽压电源，低边配置采用转换器输出供电，高边配置通过变压器供电，无需专用辅助电源，最大限度地降低了物料成本。SRK1004内部线性稳压器为芯片内部电路和栅极驱动器供电，并可以通过输出引脚为片外电路供电。
意法半导体提供EVLSRK1004A-F六款评估板，帮助开发者快速启动新项目，为转换器电路和 MOSFET挑选最适合的 SRK1004产品型号。
|
