3.7V锂电池供电依然是现阶段便携式音箱主流方式。在有限的电池电压前提下为了把输出功率做大，功放芯片内置升压模块把升压值再提高。此时，要考虑到效率问题，理论上升压越高，压差越大，效率越低。CS83785是一款内置升压音频功放IC，3.7V锂电池供电内置升压到8.5V，能提供2×10W持续功率输出。效率最高达85%，这就保证了输出功率恒定以及整机温升在正常范围之内，以及锂电池的续航时间。CS83785另一个亮点是可以支持外接12V电源直供，此时能提供2×18W输出功率。还有其他丰富的功能以及性能：两种防破音可选、扩频模式、过流保护、短路保护、过热保护等。采用简洁的EQA28封装设计生产也非常方便。

深圳市永阜康科技有限公司总结市场痛点，CS83785针对广场舞音箱、智能音箱、便携式蓝牙音响等产品提升音质体验的迫切要求，提供单节锂电供电立体声10W的极限功率输出，该型号具备极其广泛的应用前景。

CS83785应用特性

内置BOOST模块R类结构

输出功率

PO   at  10% THD+N, Vbat = 3.7V

RL = 4 Ω+47uH    2 x 10W(D MODE NCN OFF）

PO   at  1% THD+N, Vbat = 3.7V

RL = 4 Ω+47uH    2 x 8W(D MODE NCN OFF）

工作电压范围：3.0V到5.5V

内置两种防破音模式

BOOST升压至8.5V

86%的效率@PO=2X5W

电流限制功能，可以适应各种锂电

1. CS83785 3.7V供电对比普通音频功放7.4V直供输出功率，实测CS83785功率大2W以上:

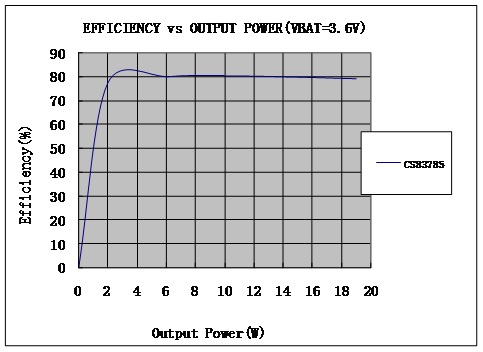

2. CS83785整机效率测试，实测80%以上:

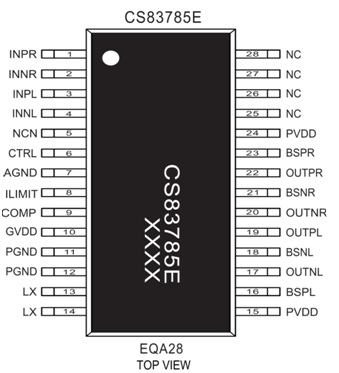

3. CS83785脚位图

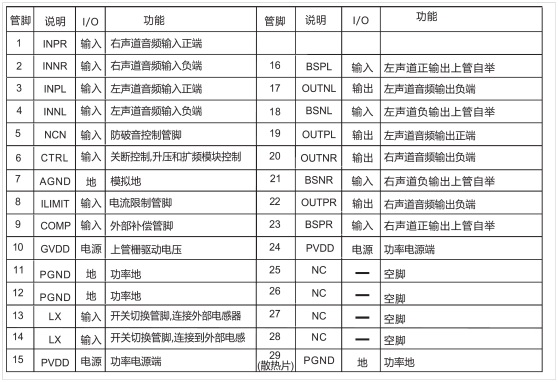

4. CS83785管脚说明

5.CS83785 DEMO原理图

6. CS83785 DEMO板PCB顶层设计图

7. CS83785 DEMO板PCB底层设计图

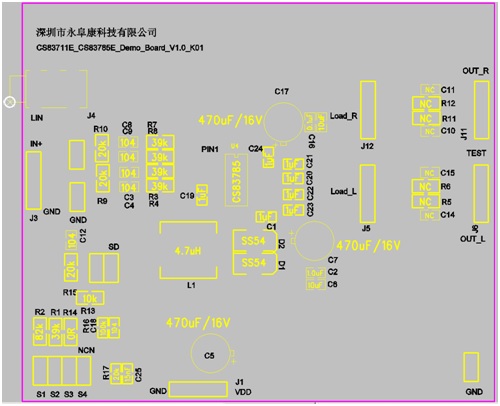

8. CS83785 DEMO板贴片图

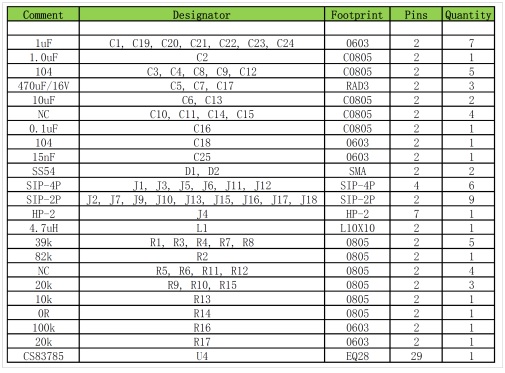

9. CS83785 DEMO板物料清单

10. CS83785 DEMO板实物图
