采用小型低电阻封装,实现更低的导通电阻

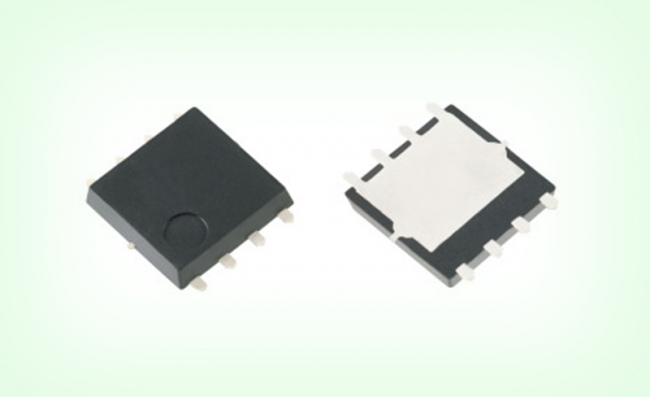

东芝电子元件及存储装置株式会社(“东芝”)已推出两款采用小型低电阻SOP Advance (WF)封装的新MOSFET产品——“TPHR7904PB”和“TPH1R104PB”,这两款产品是汽车用40V N沟道功率MOSFET系列的最新产品。批量生产即日启动。
这两款新MOSFET产品采用最新第九代U-MOS IX-H沟槽工艺制造,采用小型低电阻封装,具备低导通电阻,因此有助于降低导通损耗。与东芝上一代设计(U-MOS IV)相比,U-MOS IX-H设计还实现了更低的开关噪声,有助于降低EMI(电磁干扰)。
SOP Advance (WF)封装采用“可沾锡侧翼”(wettable flank)端子结构,支持在焊接之后进行自动光学检测(AOI)
应用场合
特点
- 由于采用U-MOS IX-H工艺和SOP Advance(WF)封装,实现了0.79mΩ的最大导通电阻(RDS(ON)最大值)。
- 低噪音特性降低了电磁干扰(EMI)。
- 采用可沾锡侧翼端子结构,支持小型低电阻封装。
|
主要规格
|
(除非另作说明,@Ta=25°C)
|
产品型号
|
|
漏源极
电压
VDSS
(V)
|
|
漏极
电流
(直流)
ID
(A)
|
|
漏源极
导通电阻
RDS(ON)最大值(mΩ)
|
|
栅源极
之间
内置
稳压二极管
|
|
系列
|
|
|
|
@VGS=6V
|
|
@VGS=10V
|
|
|
TPH1R104PB
|
|
40
|
|
120
|
|
1.96
|
|
1.14
|
|
否
|
|
U-MOS IX
|
TPHR7904PB
|
|
|
150
|
|
1.3
|
|
0.79
|
|
否
|
|
U-MOS IX
|
|
