了解电气瞬态的不同原因和特征，可以使设计人员利用离散保护电路对 PoE 系统进行很好地保护，以避免电气瞬态事件造成的损害。

　　电气过应力可以造成电子设备或系统的失效、永久性性能下降，或暂时性的不稳定行为。通信系统和应用电路的集成度越高，对电气瞬态的敏感性也就越高。抑制这些瞬态对设计人员来说是一个巨大的挑战，因为过压的来源和严重程度可能是未知的。

　　设计一款电子电路或定义一个完整系统时，确定这些应力源，并正确理解它们的机制以正确定义操作系统的环境是非常重要的。这样做可以使您定义简单的设计规则，并利用低成本的解决方案对敏感的电子系统进行充分有效的保护。

　　以太网供电 (PoE) 设备是一种必须对敏感电源电路进行保护的系统。尽管 PoE 规范提供了过电流保护功能，但对那些会损害其他类型电源设备的电气瞬态来说，这些系统也很易遭受同样的损害。[1-2]

　　在 PoE 设备中，供电设备 (PSE) 将电源通过以太网线缆供应到用电设备 (PD) 中。如图 1 所示，通过以太网线缆数据通道所用的两条双绞线对的共模电压差进行供电。通过使用额外的备用双绞线对，可以提供更多的电力。PoE 的应用范围很广，其中包括办公和工业网络等环境。以太网线缆或设备通常为室内使用，但是也可以用于室外应用。

图1、在本单端口 PoE 应用例子中，通过以太网线缆的信号对实现了电源供电；而通过备用双绞线对实现了更多电力供应。

　　PoE 应用中的瞬态

　　当前已开发了许多标准，对不同应用中的瞬态过压环境进行模拟或仿真。例如，根据 IEC 瞬态抗扰度标准，瞬态可以分为以下三大类：

• IEC 61000-4-2：静电放电 (ESD)；
• IEC 61000-4-4：电气快速瞬态/脉冲群 (EFT)；
• IEC 61000-4-5：浪涌。

　　这些 IEC 标准也定义了应用于每一瞬态类别的抗扰度测试方法，并且它们还向瞬态抑制组件的厂家提供了一些符合特定组件特征的标准化波形和过电压电平。[3]

　　静电放电 (ESD)

　　ESD 是由两种绝缘材料接触、分开而引起的电荷累加造成的；当带电体接近另一个电位较低的物体时，就会引起相应的能量释放。例如，当人走过地毯时，就可以产生超过 1.5kV 的电荷。

　　ESD 是一种共模电气事件，并且是通过电气路径，从一个元件到另一个元件的放电现象，最后以外壳接地结束。清楚地确定电流路径，并确保其对敏感电路不会造成损害是一项很重要的设计指南。一个更好的选项就是为放电电流提供一个替代放电路径，以绕过该敏感电路。

　　IEC 61000-4-2 标准模拟了来自持有金属物体的人的 ESD 事件，称为人体金属模型 (HMM)，可以分为直接接触放电（接触放电）或接近放电（空气放电）。表 1 列出了接触模式下的 ESD 发生器的波形参数，且在该模式下上升时间小于 1ns。总的电流脉冲持续时间大约为 150ns。

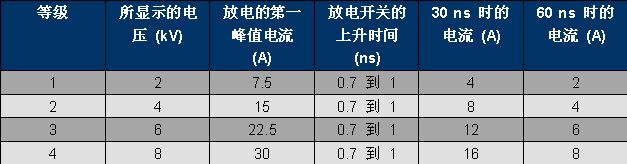

表 1、IEC 61000-4-2 波形参数。

　　另一个威胁因素是线缆放电事件。当以太网线缆充电，并放电到与该线缆相连的一个电路中时，就会发生线缆放电事件。线缆也能通过摩擦带电（例如，将线缆在地毯上拖曳）或通过感应（例如，来自持有线缆的带电人体）的方式进行充电。目前还未确定用特定的测试方法来定义线缆放电的标准。绝大多数的厂商都使用内部线缆放电事件 (CDE) 对设备 (setup) 进行测试以对他们的设计进行评估。极少数人认为只要通过 IEC 等级 4 测试，就已足够对此类放电进行保护了。

　　不过，那种认为只要设备通过 IEC 61000-4-2 等级 4 放电测试，就可以通过 CDE 测试的看法，之所以不是不变的真理，是因为两个测试中所用的带电电容有很大区别，即 IEC ESD 为 150 pF，而 CDE 的电容则要大的多，这取决于所用线缆长度以及线缆相对地面的高度。在集中式电容 (lumped capacitance) 之外，也有来自传输线路的分布式电容。CDE 中的放电通常会比 IEC 等级 4 中的放电释放更多的能量到所测设备中。

　　电气快速瞬态

　　一次电气快速瞬态 (EFT) 是开关和继电器、马达以及其他感应负载电弧接触的结果，这在工业环境中是很常见的。通常，该类型的瞬态是共模型的，并通过电容耦合引入通信线缆中。IEC61000-4-4 将该瞬态定义为一系列非常短的高压尖峰，以 5kHz 到 100kHz 的频率出现。表 2 归纳了严重性测试等级。短路电流值通过用 50-Ω 电源阻抗对开路电压分压进行估算。

表 2、IEC 61000-4-4 严重性测试等级。

　　根据 IEC61000-4-4，通信线缆上的容性耦合钳是对通信端口的测试电压进行耦合的首选方法。其中包括一根以太网线缆，这意味着耦合不会产生到端口的任何电偶连接。另一个可行的耦合方法是直接通过 100-pF 的离散电容进行耦合。我们应注意到，由于它的重复特性，EFT 事件还可以造成通信系统的不稳定行为。

　　电涌

　　就峰值电流和持续时间而言，电涌瞬态是最为严重的；而就上升时间而言，电涌瞬态则显得不那么严重。它们是由雷击（直接雷击或间接雷击造成的感应电压和电流）或电源系统的切换（包括负载变化和短路）造成的。该瞬态的严重程度根据线缆安装在楼宇内或楼宇外而有所不同。IEC 61000-4-5 将该瞬态定义为两个浪涌波形：1.2 ×50-μs 开路电压波形和 8 ×20-μs 的短路电流波形。

　　IEC61000-4-5 Class 3 到 5 适合室外较高威胁等级情况下的应用，以及一些特殊的室内应用。在绝大多数的 PoE 应用中，仅考虑了室内线缆安装。此外，IEEE 802.3 标准还要求网络能通过 1500-V 的对地绝缘测试。在本文中，仅考虑了非平衡式/平衡式数据线路的Class 2（半保护性环境）。这与 1 kV/24 A 的线路接地或500V/12 A的线路对线路级别相对应。其他可能的标准包括ITU-T 建议：K.20、K.21、K.44，K.45[4] ，以及在一些情况下的 GR-1089CORE[5]（楼宇间的雷电浪涌设计规范）。

　　瞬态保护电路指南

　　保护电路不应干扰受保护电路的正常行为，此外，其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。为满足这些要求，我们为电子系统的电压瞬态保护设计规定了许多设计指南。

　　瞬态电压源可以分为差分型、共模型，或差分和共模合一型。瞬态电压保护技术可分为屏蔽和接地、过滤、电气隔离以及使用诸如二极管的非线性器件等类型。阻断和转移 (diverting) 技术的结合使用实现了有效的电路保护。

　　使用共模线圈可能是非常有必要的，但是所选的电压抑制器的设计还必须符合应用的速度和稳健性要求。例如，必须对有低ESR的高电压（高于或等于 2kV）使用能吸收直接瞬态冲击的分路（线路对大地接地）电容器。

　　有九种基本的 PCB 板布局规则可以提高瞬态保护能力。第一个规则是定义一条低阻抗路径，以将任何瞬态电流或电压从敏感组件转移开，否则 ESD 电流可能会在其搜寻系统的大地接地时造成严重的损坏。第二个规则是在 PCB 板上要有可靠的、低阻抗大地接地连接。第三个规则是保持瞬态电流密度和电流路径阻抗尽可能的低，在有电流流过的地方设计多点接地，而在没有电流流过的地方采用单点接地。第四个规则是使快速上升电流的循环回路尽可能的低。对于快速瞬态（在有必要的任何时候，特别是在钳位二极管连接到电源轨时）而言，上述规则是通过在负载点电源和接地之间使用陶瓷电容器实现的。

　　在电路布局过程中要采用的第五个规则是实现高电压或高电流瞬态区域与敏感电路的物理层面隔离，即使这些区域必须靠近 I/O 连接器。

　　需要特别指出的是，应将大电流抑制器放置到 I/O 区域、开关、LED 以及显示器处。第六个规则是在条件允许的情况下，将所有的连接器都放置于电路板的一边，而敏感电路则放置于 PCB 板的中央。第七个规则是，每一个受保护的信号都应以与其单一回波信号平行的方式从抑制器电路路由到敏感电路，以防止任何未引起注意的变压器影响。第八个规则是确保抑制器使用表面贴装封装，并使用四端子连接以减轻寄生电感的影响。与之相类似，第九个即最后一个规则是确保 PCB 板的布局不会引入任何会对瞬态阻断串联组件造成旁路的寄生电容。不过，串联阻止组件中存在寄生电感并不会造成多大影响。

　　PoE电路保护

　　尽管在本文中讨论的仅是通常在受保护设备内部署的二次侧保护，但我们应注意到，对于室外电信光缆来说，要求有一次侧电信保护设备。

         在PoE 应用中，PSE 是由 48-V 电源供电的。通常，PSE 会有一些与大地接地相连的共模电容。这些电容可以是离散电容，也可以是 PCB 板的层间电容，或两类电容的结合。由于 PSE 实际上并不是浮动的，因此施加于数据连接器上的任何共模电压瞬态都能造成 PSE 组件的电压击穿。对于 PSE 端口电源开关晶体管来说，尤其如此。图 2 显示了该效应，并显示了在没有保护电路时，造成对 PSE 电源开关晶体管损坏的大电流路径。CCM 表示系统的 48-V 线路与外壳接地之间的共模电容。这可以是 48-V 电源的正或负（48-V回路）线路。为简化原理图，仅在负极线路显示了 CCM。该配置适用于使用 AC 断接电路时的应用，该配置还要求使用 D1。AC 断接电路的工作会导致瞬态保护出现最坏的情况。
